耐火浇注料施工中膨胀缝如何留设

耐火浇注料作为工业窑炉、热工设备内衬的重要组成部分，其施工质量直接关系到衬体的使用寿命和设备的运行安全。在施工过程中，膨胀缝的合理留设是一个至关重要的环节。耐火浇注料在烘烤和使用过程中，受热会发生体积膨胀，若缺乏有效的空间释放这种膨胀应力，极易导致衬体开裂、剥落甚至整体损坏。因此，科学规划和精准施工膨胀缝，是确保耐火内衬结构完整性、发挥材料性能、延长设备寿命的关键技术措施。

一、 膨胀缝留设的必要性

耐火浇注料在受热时产生线性膨胀是其固有的物理特性。主要源于：

物理水与结合水的排除：烘烤初期，材料内部游离水和部分结合水蒸发排出，可能导致轻微收缩，但随后升温过程中的热膨胀是主导。

热膨胀：材料组分（骨料、粉料）随温度升高产生不可逆的体积增大。不同材质、不同配方的浇注料，其热膨胀系数存在差异。

相变：某些材料在特定温度区间可能发生晶型转变，伴随体积变化。

若衬体是一个连续无间断的整体，热膨胀产生的巨大内应力无处释放，最终必然导致衬体内部产生裂缝（往往是不规则且有害的），或向两端挤压，破坏炉壳或相邻结构。预留膨胀缝的目的就是人为提供可控的、规则的空间通道，允许材料在受热时沿预定方向自由膨胀，从而有效吸收和释放热应力，避免破坏性开裂。

二、 膨胀缝留设的原则

结构薄弱或应力集中处：如直角转角、孔洞周围、不同材质衬体交接处、设备基础与衬体连接处。

尺寸突变处：衬体厚度或高度发生显著变化的位置。

分区边界：将大面积或长条形衬体合理分割成若干尺寸适宜的区块（通常边长或直径不超过1.5-2米）。分区形状宜为正方形或接近正方形。

靠近约束端：衬体一端或两端被固定约束时，膨胀缝应靠近约束端设置。

避开承重或关键受力部位：如锚固砖、托砖板密集区域。

构造形式：

贯通缝：较常见的形式，贯穿整个衬体厚度（从热面到冷面）。确保应力能完全释放到预留空间。

错缝：相邻区块的膨胀缝位置应相互错开，避免形成贯穿整个衬体的“通缝”，影响结构整体性。

形状：通常为直线型，也可根据结构需要设计成T型、Y型或锯齿型（有助于分散应力）。缝壁应保持平整、垂直。

特殊部位：圆形结构（如烟囱、管道）可采用环形膨胀缝。转角处宜采用45度斜缝或设置成弧形过渡，避免应力集中。

三、 膨胀缝的填充材料

预留的膨胀缝空腔必须填充具有特定性能的材料，其作用是：

允许膨胀：在高温下能被压缩，吸收衬体的膨胀量。

隔绝热流：具有一定隔热性能，减少热损失，防止高温火焰或熔融物料直接窜入缝内侵蚀冷面炉壳或保温层。

保持密封：防止冷空气吸入或炉内物料进入缝隙。

易于施工：便于填塞密实。

常用填充材料包括：

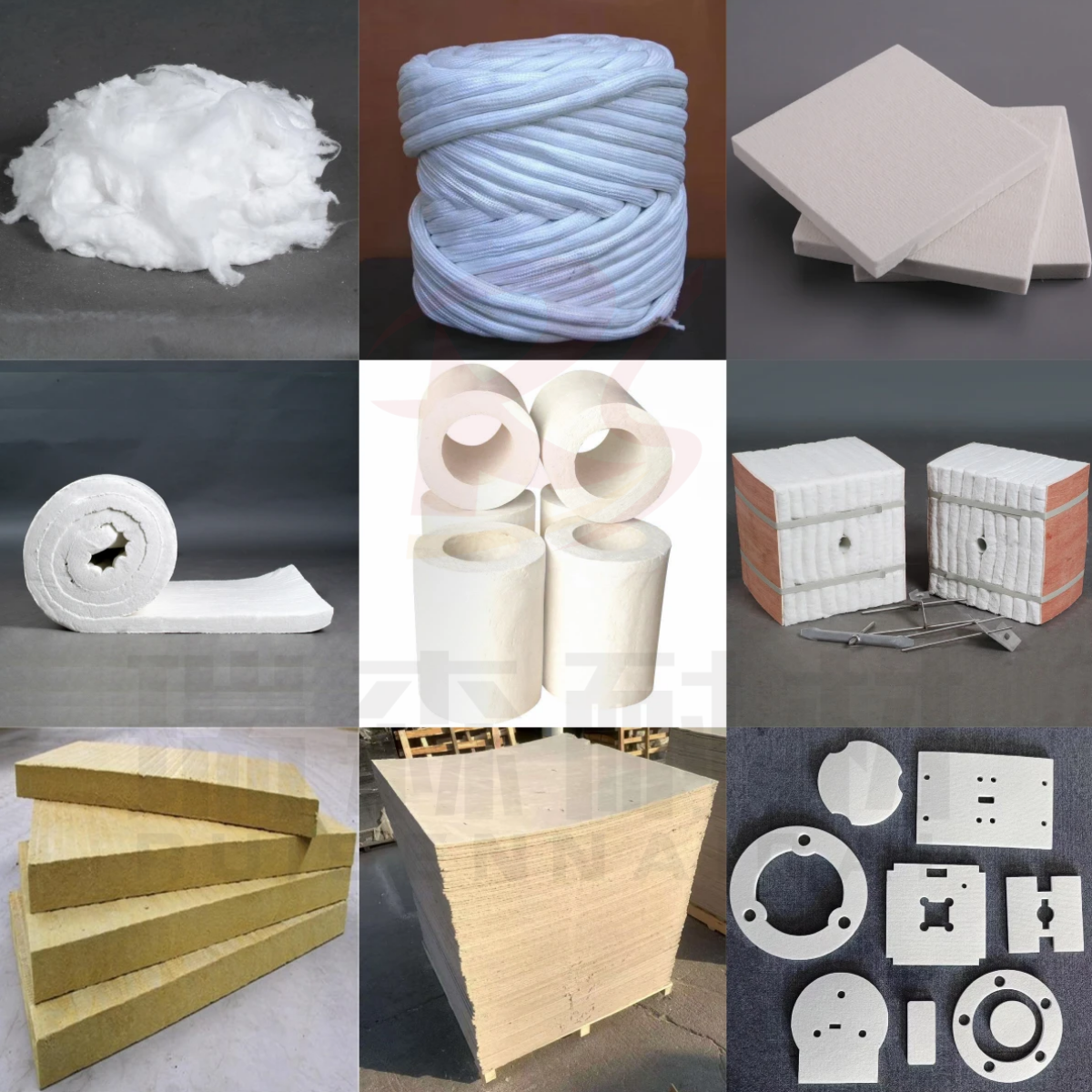

耐火陶瓷纤维制品：如陶瓷纤维毯、毡、板、模块、散棉。具有良好的可压缩性、低导热率和优良的隔热性能，应用广泛。需注意其长期使用温度、抗气流冲刷性及抗化学侵蚀性需满足工况要求。

耐火纤维增强陶瓷板：兼具陶瓷纤维的柔韧性和陶瓷板的强度，适用于要求较高结构强度的部位。

弹性耐火填料/胶泥：由耐火粉料、结合剂和弹性组分制成，施工时可塑，烘烤后具有一定弹性和强度，能适应较小的位移变化。

选择要点：填充材料的长期使用温度、压缩率（回弹性）、导热系数、化学兼容性、施工便利性等需与膨胀缝的设计功能和使用环境相匹配。

四、 施工要点与注意事项

模板制作精准：使用不易变形、表面光滑的材料（如层压板、钢模板）制作模板。模板尺寸、位置必须严格按照设计要求，固定牢固，防止浇注时移位。模板表面可涂脱模剂方便拆除。

填充材料固定到位：在浇注前，将选定的膨胀缝填充材料（如陶瓷纤维板/毡）紧密、平整地安装在模板预定位置，并用非金属固定件（如塑料钉）或胶粘剂临时固定，防止浇注过程中移位或脱落。确保填充材料厚度与设计缝宽一致。

浇注与振捣：在膨胀缝两侧同时均匀浇注料，分层布料，充分振捣密实。振捣棒应避免直接触碰膨胀缝填充材料和模板，防止其损坏或移位。确保浇注料与填充材料紧密接触。

拆模：在浇注料达到足够脱模强度（依据材料说明和现场条件确定）后，小心拆除模板。检查膨胀缝的宽度、直线度、填充材料是否完好无损、位置是否正确。

填充材料检查与修补：拆模后，仔细检查膨胀缝内填充材料的状况。如有损坏、移位或未填满的情况，需及时用同种材料修补填塞密实，确保缝内无空洞。

特殊部位处理：对于贯穿锚固件的膨胀缝，需在锚固件上套设柔性套管（如陶瓷纤维套管），确保锚固件周围能自由膨胀。管道、设备穿墙处，需预留足够环形膨胀间隙并填充柔性耐火材料。

烘烤制度：严格执行烘烤曲线至关重要。缓慢升温使膨胀缝填充材料逐步压缩，浇注料均匀膨胀，避免因升温过快导致应力集中或填充材料失效。烘烤过程中注意观察膨胀缝状态。

膨胀缝的合理设计与精确施工，是耐火浇注料衬体能否经受住高温考验、实现长寿命运行的关键细节。它并非简单的预留缝隙，而是一项需要科学计算、精心规划、严谨操作的系统工程。深刻理解热膨胀原理，严格遵守设计规范，根据具体材料特性和设备结构特点选择恰当的留设位置、尺寸、构造形式及填充材料，并辅以精细化的施工工艺和严格的烘烤管理，才能有效释放热应力，防止衬体破坏，保障窑炉设备的安全、稳定、高效运行。忽视膨胀缝的重要性或施工不当，往往成为耐火内衬过早失效的主要原因之一。因此，在耐火浇注料施工的全过程中，应始终将膨胀缝的科学留设置于重要位置，确保每一道缝都成为衬体安全的保障，而非潜在的隐患。
