耐火浇注料和耐火喷涂料的区别

在高温工业设备的内衬防护中，耐火浇注料与耐火喷涂料作为两类主流不定形耐火材料，因其施工灵活性和适应性被广泛应用。尽管二者均以耐火骨料、粉料及结合剂为主要成分，但在物理性能、施工工艺及适用场景方面存在显著差异。深入理解两类材料的技术特征，有助于工程人员根据实际工况优化选材方案，提升设备运行效能。

一、材料结构与施工特性差异

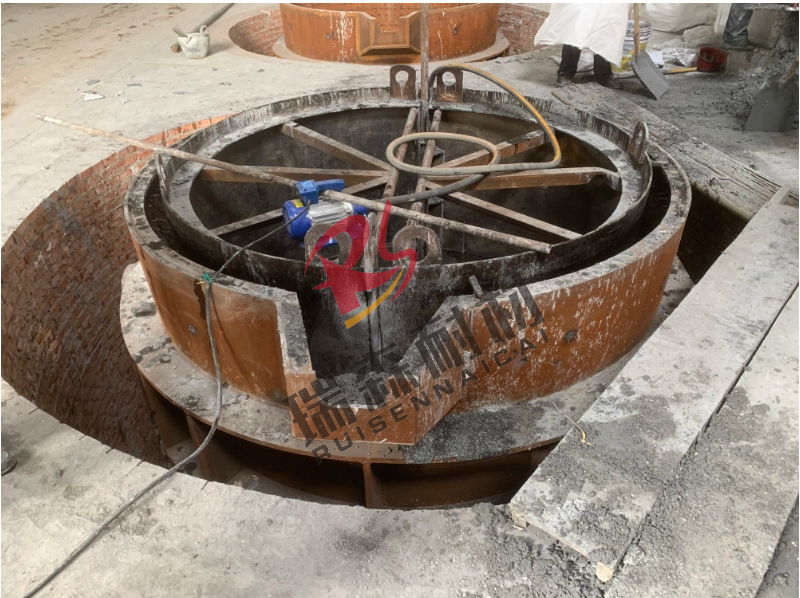

耐火浇注料通常以干混料形式供应，施工时需加入特定比例的水或液态结合剂，经搅拌后通过振动浇注成型。其流动性设计使材料能够充填复杂模具，形成致密均匀的结构体，适用于窑炉直墙、拱顶等需承受高强度机械荷载的部位。典型的施工周期包括搅拌、浇注、养护及烘烤阶段，整体成型精度较高。

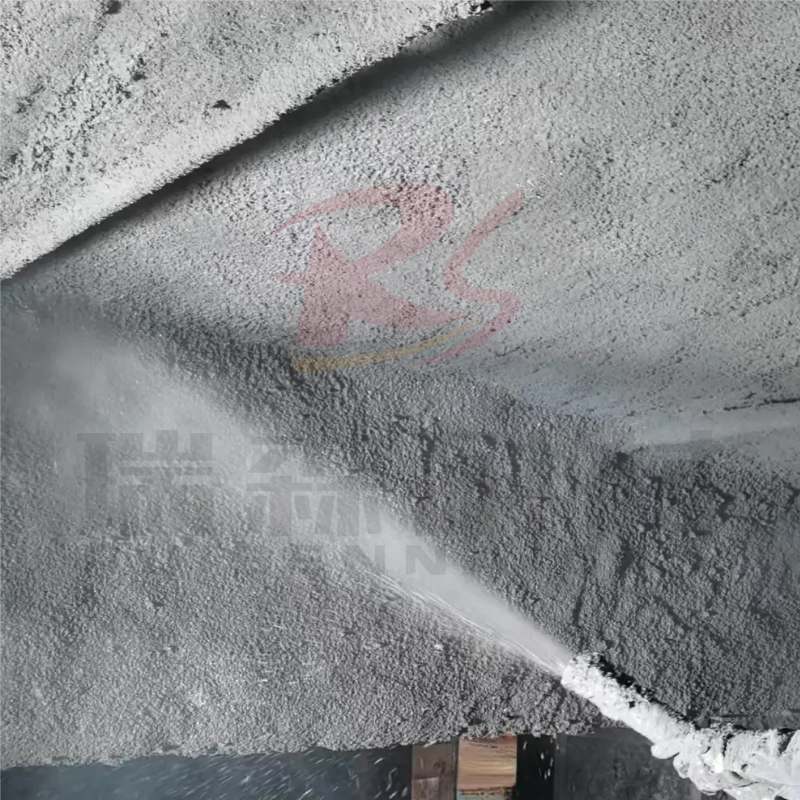

耐火喷涂料则采用半干法或湿法喷射工艺，通过专用喷涂设备将混合料高速喷射至工作面。材料中含有的速凝剂使其在冲击密实过程中快速凝结，尤其适合曲面、高空或狭窄空间的快速施工。喷涂施工可减少模板使用，但对操作人员的技能要求较高，需精准控制喷涂角度、距离及层厚以保证结构致密性。

二、物理性能与热工表现对比

力学强度
浇注料经振动密实后，体积密度通常可达2.5-3.0 g/cm³，常温抗压强度普遍高于喷涂料的1.5-2.5倍。例如，高铝质浇注料经热处理后抗压强度可超过80 MPa，而同等材质的喷涂料约为30-50 MPa。这种差异源于施工方式对材料孔隙率的直接影响。

热震稳定性
喷涂料的层状结构使其具有更好的应变缓冲能力，在急冷急热工况下，其抗剥落性能较浇注料提升约15%-20%。冶金行业电弧炉炉盖的维修案例显示，喷涂修复层的热震循环次数可比传统浇注结构增加3-5次。

气孔率与渗透性
浇注料的气孔率通常控制在12%-18%，而喷涂料因施工反弹造成的骨料级配变化，气孔率可能达到20%-25%。这使得浇注料在抗熔渣渗透方面更具优势，尤其适用于玻璃窑池壁等接触熔融介质的场景。

三、经济性与维护策略考量

施工效率
喷涂施工速度可达浇注工艺的2-3倍，特别适用于抢修作业。某水泥窑预热器锥体修复项目中，喷涂施工将停机时间缩短了40%，但材料损耗率较浇注施工高出8%-12%。

全周期成本
浇注料因使用寿命较长，在长期连续运行的窑炉中综合成本更低。而喷涂料凭借局部修复能力，在频繁热停机的间歇式设备中更具经济性。采用喷涂维护的加热炉年均维护成本可降低25%-30%。

适应性扩展
喷涂技术可通过调整喷射参数实现梯度结构设计，在回转窑过渡带形成从耐磨层到隔热层的渐变结构，这种功能集成是传统浇注工艺难以实现的。

耐火浇注料与耐火喷涂料的技术差异，本质上是材料科学与工程实践结合的产物。前者以结构完整性见长，后者以施工便捷性取胜。工程实践中，需结合设备运行特点、热负荷条件及维护周期，通过全生命周期分析选择最优方案，方能在保障安全性的同时实现经济效益的最大化。
