如何肉眼分辨高铝耐火砖的好坏

高铝耐火砖作为高温设备的核心防护材料，其质量直接影响设备寿命与生产安全。经验丰富的师傅仅凭一双手、一双眼睛，就能在成堆的耐火砖中分辨耐火砖的好坏。下面就简单讲解一下肉眼的鉴别技巧。

一、观色辨质地

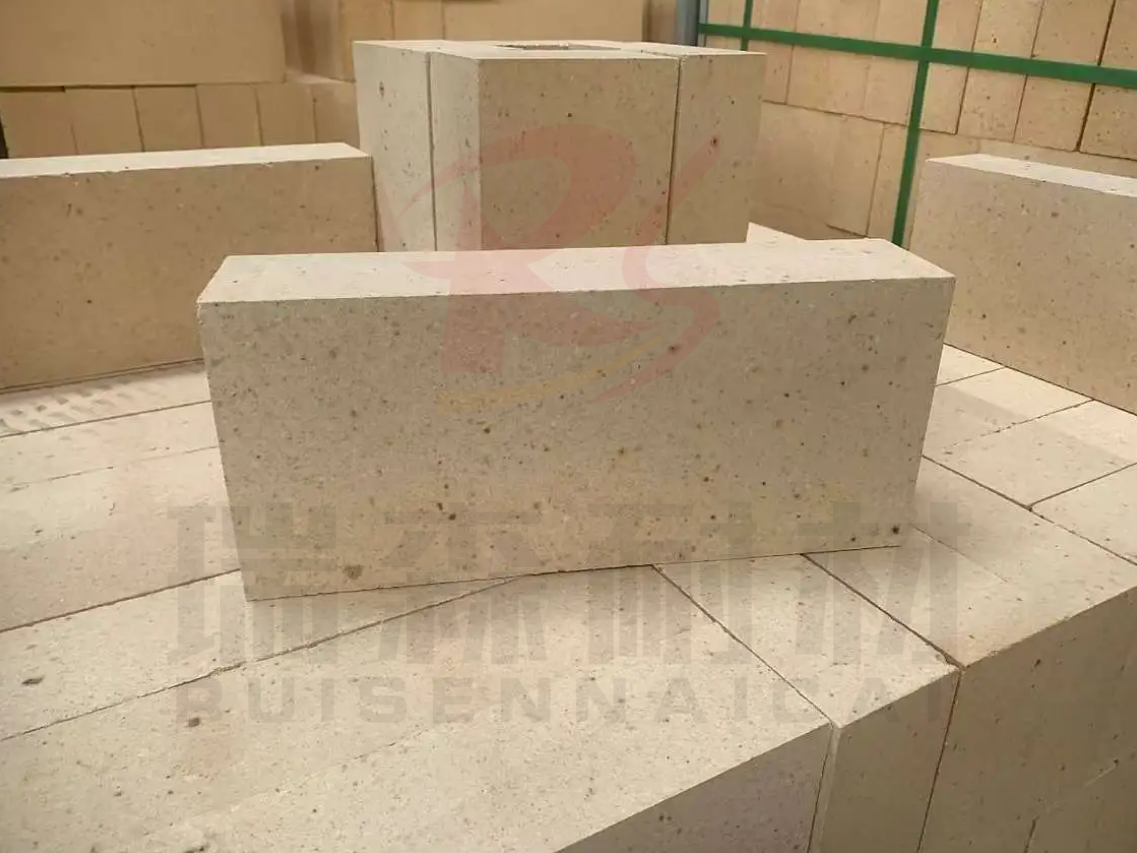

优质高铝砖呈现均匀的米黄色或浅棕色，这种色泽来源于Al₂O₃含量与烧结温度的科学配比。若砖体颜色发白发灰，可能是氧化铝含量不足或烧结温度偏低；若局部出现深色斑块，则可能混入杂质或存在烧结不均问题。需特别注意砖体表面是否存在同一块砖不同部位颜色差异明显，这可能预示原料混合不均。

观察断面色泽时，优质砖体内部与表面颜色应基本一致。若发现断面存在明显色差带，说明砖体在成型时存在分层缺陷，这种结构隐患在高温下容易引发开裂。

二、察纹识结构

用指甲轻划砖体表面，优质高铝砖应只留下淡淡白痕。若出现明显划痕或粉化脱落，说明砖体烧结温度不足或结合剂失效。重点检查砖体边角处是否存在放射状细纹，这类微裂纹在高温环境下会成为应力集中点，如同玻璃的"冰花纹"般逐渐扩展。

观察气孔分布时，理想状态应如"满天星斗"——直径小于1mm的闭口气孔均匀散布。若发现气孔密集如"蜂窝"，或存在贯通性大气孔，则表明成型压力不足或排气工艺不当。

三、量形判工艺

取三块砖叠放，优质产品间隙应小于1mm，侧看如"刀切豆腐"般齐整。若出现明显台阶状错位，说明模具磨损或压制工艺失控。用直角尺测量边角，偏差超过2mm即属不合格——在高温环境下，这种尺寸误差会造成砌筑缝隙超标，形成热桥效应。

掂量砖体重量时，需结合体积密度综合判断。标准高铝砖（Al₂O₃≥55%）每块（标准砖230×114×65mm）重量应在3.8-4.0kg之间。过轻说明烧结不充分，过重可能掺杂了密度大的杂质。

四、听声验内伤：共振里的"体检单"

用铁棒轻敲砖体中心，优质产品会发出清脆的"铛铛"声，余音绵长如钟鸣。若声音沉闷似击打瓦片，可能内部存在隐性裂纹或疏松结构。将砖体悬空敲击四角，若出现音调差异，则预示内部存在密度不均问题。

对于可疑砖块，可进行"水浸测试"：将砖体浸入水中1分钟后取出，观察水迹上升速度。优质砖因闭口气孔居多，水面上升缓慢（1小时内≤5mm）。若出现"虹吸现象"（水面快速上升超过10mm），则表明贯通气孔过多，抗渗透性能堪忧。

这些方法主要适用于现场快速筛查，对于关键设备用砖，仍需结合实验室检测数据综合判断。在耐火材料选择中，练就识砖真本领，既是对设备安全的守护，更是对工匠精神的传承。
