熔铝炉炉门浇注料工作原理以及施工要求

熔铝炉炉门用的耐火材料是熔铝炉用耐火材料里非常关键的一部分内衬组成，尤其炉门口是往炉内添加铝锭和铝合金或者铝废料的唯一通道，长期往里面添加物料时承受进料撞击和物料磨损，导致炉门口受物理冲击较大，且炉门口衬体处于急冷急热环境下，更加要求材料有强度高，热震性能好等优点。了解了炉门口浇注料的工作环境，那么我们瑞森耐材也介绍一下我们炉门口浇注料的主要成分、工作原理以及常见的施工上的一些问题，希望给您提供一些帮助，如有问题也欢迎随时联系咨询解决：

一、熔铝炉炉门浇注料主要成分是什么？

熔铝炉炉门浇注料主要成分包括特级的高铝矾土熟料、棕刚玉、蓝晶石、氧化铝微粉、铝酸钙水泥、硅微粉以及一些特殊添加剂等等。这些成分都经过严格的比例混合而成。

在选用这些材料的同时，也需要考虑到浇注料需要具有良好的耐热震稳定性，高温强度大，韧性好等性能，以满足熔铝炉的使用要求。

比如，在浇注料中添加复合超细粉，使其能提前产生烧结。加入足量的铝酸钙水泥，保证材料在使用温度中有足够的强度。此外，还需要注意熔池部分、侧墙和炉顶的材料选择和组成。

二、熔铝炉炉门浇注料各部位的损坏原因分析：

1.炉门下部：在熔铝炉炉口下部温度一般在500℃以下，它的损坏主要是装料机械撞击和铝锭的磨损。

2.炉门上部：在炉口的上方主要是装料时引起温度的变化、冷热交替造成的热冲击损坏。

3.炉门两侧：在炉口的两侧加以机械撞击为主、再加上温度升降变化而引起的损坏。

4.炉门斜坡：在炉口熔池的斜坡处、主要为加铝锭和废铝的撞击磨损、再加上铝液轻微冲刷。

三、针对材料的工作环境我们的炉门口浇注料的工作原理是什么：

为了确保浇注料的热震稳定性、高强度以及耐用持久性，我们对材料作出了一些几点优化：

1. 在浇注料中添加复合超细粉，使其能提前产生烧结。因为炉门炉口下部一般在500°C以下，虽然看似温度低，但是常规的高铝浇注料，中低温强度是比较薄弱的，通过这样的优化可以确保材料在使用温度中有足够的强度。

2. 加入足量的优质的结合剂高铝水泥，进一步保证材料在使用温度中的稳定性、致密性及强度。

3. 设计微膨胀性能，确保耐材在使用温度中始终保持体积稳定，不至于产生过度的收缩或过度膨胀。

4. 添加莫来石和钢纤维，增加材料的柔性强度，在最大程度的改善提高材料的热震稳定性。

四、熔铝炉炉门浇注料施工时炉门框架应该怎么支模？

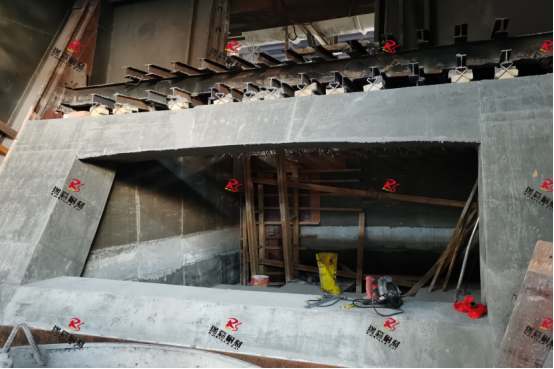

熔铝炉炉门浇注料施工时，考虑到施工结构的复杂性，通常需要对浇注料进行分块施工。每块浇注料的尺寸一般约为1平方米。在施工过程中，每一块浇注体都需要采用模板来支设。具体来说，可以先采用隔块浇注其中的一半，待其硬化并拆模后再浇注另一半。

五、熔铝炉炉门口浇注料施工时需考虑以下事项：

1. 施工前，需要对炉门口进行清洁处理，确保无油污、灰尘等杂质。这有助于提高浇注料与炉门口的附着力。

2. 浇注料的加水量必须严格控制，推荐使用纯净自来水。拌合好的物料最好在30分钟内用完。

3. 施工时的环境温度应控制在10-30摄氏度之间。当冬季环境温度低于5摄氏度时，需要采取相应的升温措施以保证浇注料性能不被破坏。

4. 炉门口是频繁开关的地方，因此受到的冷热变化较大，容易导致浇注料开裂。为此也可以采用预制件分块吊挂的方式施工炉口，解决该处耐材的开裂问题。

以上注意事项可以帮助施工人员更有效地进行熔铝炉炉门口浇注料的施工，延长其使用寿命；浇注料的施工需要专业的有经验的施工团队进行。施工完成后的烘炉也很重要，详细的施工方案及烘炉曲线联系瑞森耐材浇注料生产厂家免费获取资料。

此外，考虑到熔铝炉的特性，除了炉门口浇注料，其他部位浇注料的选择也很重要。还需要注意熔池部分、侧墙和炉顶的材料选择和组成。
