钢纤维浇注料生产厂家给您讲解什么是钢纤维浇注料？

    很多客户对于钢纤维浇注料都有不同的理解，也不明白为什么叫钢纤维浇注料，单单是因为里面加入的有钢纤维吗？加进去又有什么用？什么情况下能使用呢？说到这些，可能对我们耐火材料行业多少有点了解的人会说需要耐磨材料的时候用，只能了解大概，今天瑞森耐材小编就在这里给您详细解答一下您的疑问，究竟钢纤维浇注料是什么？使用方法？以及其常见应用，举例说明其多用于加热炉的哪些部位？

    钢纤维浇注料(steelfiber-reinforcedrefractorycastable)是采用高铝矾士熟料作骨料，以矾土孰料及刚玉细粉作基质，以超微粉等多种复合材料为结合剂和添加剂，外加不锈钢耐热纤维配制而成。所以，顾名思义，也可以说将一定尺寸的耐热钢纤维加入由耐火集料、结合剂和外加剂组成的可浇注耐火浇注料，就称为钢纤维增强耐火浇注料。

    这类的钢纤维浇注料又有几种呢？大致上来看，钢纤维增强耐磨浇注料根据使用主要材质不同分为两种：1.以高铝矾土熟料为主要骨料配置而成称为高铝钢纤维增强浇注料；2.以电熔刚玉为主要原料配置而成称为刚玉钢纤维增强浇注料。但是除了这些随着不定型耐火材料的飞速发展，已经不单单是仅有这2种了，加入钢纤维的衍生出很多种，档次类别也分得的非常多，高铝质加钢纤维、刚玉质加钢纤维、莫来石质加钢纤维、碳化硅质钢纤维，这些都是复合型的耐火浇注料。只是在不同情况下加入不同比例而已。

    不过钢纤维加入多少呢？加入的钢纤维有哪些种类呢？不同材质的钢纤维加入对材料是否产生影响？加入量多少对材料又有什么影响呢？这些也是非常关键的！

    首先我们来说一下加入的钢纤维有哪些种类：在生产耐火浇注料的时候往往会加入一些不同直径的纤维状产品其中的纤维就是我们所指的耐热钢纤维它是用含铬镍等合金元素的不锈钢或耐热钢生产的。

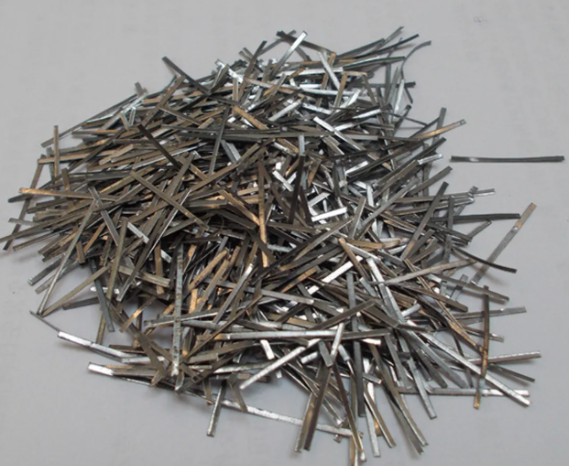

图示：446耐热钢不锈钢纤维

    其制造方法分为：钢丝切断压型法、钢块切削法和钢液熔抽法等。前两种方法质量稳定、强度高，但价格较贵：后一种方法工艺简单、形状奇异、握裹力强，成本低，有多家生产，因此广为应用。

    耐热钢纤维的形状似舟形匣钵，其规格为截面0.2mmX1.0mm，长度为20mm、25mm、30mm和35mm：耐热钢纤维的牌号，沿用国际上的耐热钢纤维牌号分为330、310、304、446、和430等，与国家标准（GB）近似的钢号分别为1Cr15Ni36W3Ti，1Cr25Ni20Si2、1Cr18Ni9、1Cr25Si2和1Cr18Si2等。

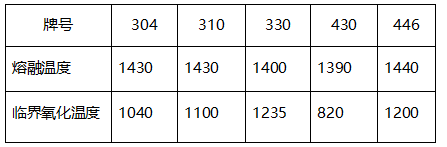

图示：不同牌号钢纤维熔融温度以及临界氧化温度

    从这几种常见牌号的耐热钢纤维的熔融温度以及临界氧化温度来看，在使用上不易在过高温度下使用，否则，由于钢纤维的熔化和氧化，将损伤或破坏耐火浇注料的组织结构，造成窑炉或热工设备的使用寿命下降。所以我们一般来说在选择钢纤维耐火浇注料时，无论加钢纤维前，原耐火浇注料的主原料基底使用温度多么高，在掺加耐热钢纤维后，根据其加入的耐热钢纤维牌号不同，使用温度也会不同，一般会出现以下几种情况的说法：

    1.其一，有的客户说：“钢纤维耐火浇注料使用温度是不是一般在1000度以下？”因为常见的304,310，430临界氧化温度均在1000度左右，这就导致如果长期在1000度以上的使用温度中，其钢纤维氧化加剧，浇注料内氧化铁含量增加，降低其抗侵蚀性能；

    2.其二，有的客户说“加入钢纤维的钢纤维浇注料醉高使用温度是不是不超1350度？”在很多试验实践当中发现，在1000度以下加入钢纤维的浇注料，明显在耐压强度，抗折强度上出现显著的增强效果，但是当1350度烧后发现其耐压和抗折强度降低，钢纤维失去了韧性，容易断裂；所以当一些超过1400度的部位使用浇注料时，就不需要再加入钢纤维了，不仅起不到任何作用，反而破坏其使用效果，增加企业成本；

    3.其三，有的客户说“为什么有的中间包钢包设备当中也用钢纤维浇注料？”这就是另外一种瑞森小编要说的情况，当用于中间包和钢包等热工设备，因使用周期短，系消耗材料，则钢纤维耐火浇注料的使用温度，与母体材料的使用温度相同。

    综上所述，当耐火浇注料用在工作衬处于长期高温环境中，使用环境有抗侵蚀需求时，此时的钢纤维耐火浇注料使用温度在1000度及以下为宜，或者加入446较为优质的钢纤维浇注料；钢纤维浇注料的长期使用温度一般为1000-1200度为宜！使用温度不得超过1350度。
