不定形耐火材料耐火浇注料/喷涂料/可塑料用铝酸盐水泥（二）

      上一篇我们主要分享了铝酸盐水泥的一些主要成分，以及一些铝酸盐水泥的优点又是什么成分决定的呢？今天我们继续分享，如何通过一些成分了解铝酸盐水泥当中的一些有害杂质，在不同的使用情况下，这些杂质的含量是否按照要求去增加或减少呢？其实这些也都是有相应的数据支撑的，毕竟耐火材料行业发展历史悠久，前辈们提供了非常多的经验以及研究数据给我们参考。

      氧化硅是铝酸盐水泥中的有害杂质。它与CaO和Al2O3作用，生成硅酸二钙（2Ca0•SiO2，缩写C2S)或铝黄长石(2Ca0•Al2O3•SiO2，缩写C2AS)等矿物。C2S是硬化很慢的胶凝物质，C2AS是无水硬性而高温下易熔融的物质。这就是说，氧化硅不但消耗了有用的Al2O3和CaO,而且形成有害物质。因此，其含量一般应不大于7%，并且应尽量降低;氧化铁是一种助熔剂，它与CaO和Al2O3作用，形成胶凝性很弱的C2F或C4AF,减少了水泥中的有效成分，降低了强度。因此，其含量限制在2.5%以下。C4AF矿物具有一定的早强特性，配制铁矶土水泥时，为了较多的获得C4AF氧化铁含量可放宽到17%左右。

        氧化镁在铝酸盐水泥中能与Al2O3作用生成镁铝尖晶石(MgO•Al2O3,缩写MA)，虽然无水硬性，但熔点较高、抗渣性强，对配制不定形耐火材料还是有利的；氧化钛含量较少，它与CaO作用生成钙钛矿(CaO·TiO2缩写CT)，对水泥性能无大妨害，又对铝酸钙矿物的结晶起促进作用；另外，在铝酸盐水泥中，还有K20、Na2O等氧化物，均为有害杂质,应尽量降低其含量。

    铝酸盐水泥是不定形耐火材料的良好结合剂或外加剂，也是使用上相对较多的。

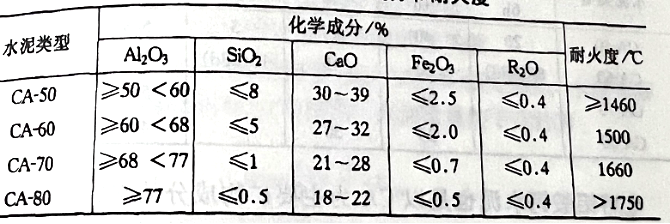

铝酸盐水泥化学成分和耐火度

铝酸盐水泥对于凝结时间又是如何规定呢？CA-60水泥初凝时间不得早于60min，其余牌号不得早于30min；终凝时间上，CA-60终凝时间不得晚于18h，其余牌号不得晚于6h。

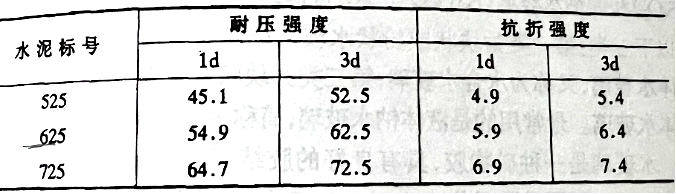

       接下来就是关于水泥牌号上，我们常说的625代表的是什么呢？我经常听到客户问你们625的水泥多少钱一吨？那么这个625代表什么呢？今天就给您揭晓，其实啊，这些都是水泥3d强度的一个标号：

     说到这里，关于铝酸盐水泥您了解了吗？其实啊，我总结一下，就是铝酸盐水泥是耐火材料行业中不定形耐火材料的结合剂或外加剂，起到至关重要的作用，属于硬化快，但早期硬化后强度低，后期强度高，在我们说的625/725这些数值编号指的是3d下的耐压强度，说了这么多，您有一定的了解了吗？欢迎随时咨询！
