高铝砖导热系数一般是多少？

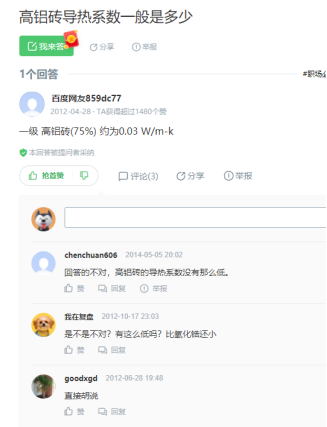

      最近小编收到不少客户咨询关于高铝砖的导热系数这件事，想通过高铝砖的导热系数算出比热容，在整体窑炉设计上或者是耐火内衬规划上常常会咨询到这个问题，那么究竟高铝砖的导热系数是多少呢？我们来看一下百度上也是众说纷纭，当然我们这里说的是重质高铝砖，下面瑞森小编简单给您分析一下为何说到高铝砖的系数，大家拿不准，或者说不对呢？

    其实啊，就我们耐材从业人士而言，导热系数在国内一般是用在轻质保温砖上的，重质产品很少会出现导热系数这个参数。国标规定的各项理化指标中也是没有这个规定的，所以大家相对来说不是那么清楚地能说出来。

    说了这么多言归正传，重质高铝砖的导热系数究竟是多少呢？首先这个是跟材料的化学组成、矿物（相）组成、致密度（气孔率）微观组织结构有密切关系。不同化学组成的粘土或者高铝耐火砖，其热导率也有差异。高铝耐火砖中的气孔多少、形状、大小、分布均影响其热导率。在一定的温度以内，气孔率越大，热导率越小，主要是由于材料气孔内的气体热导率低，因此气孔增多会降低材料的热导率。

    一般铝含量60%左右的高铝砖，显气孔率在21%-23%左右的，热导率在一点多，常规的重质高铝砖热导率从0.5到1点多的都有，这也是跟材质孔隙结构有很大关系，不同材质的热导率往往差别很大。在常温下，各种耐火砖的热导率可以从百分之几到数十(w／(m·℃))，最高值与最低值相差近千倍。随着温度升高，各种耐火砖的热导率差值虽趋于减小，但差别仍然很大。如1000℃时，轻质硅石的热导率仅为0.35W／(m·℃)左右；再结晶碳化硅制品为17.5W／(m·℃)左右；石墨可高达35W／(m·℃)。
