烟囱耐火材料内衬烘干时间及注意事项

不定形耐火材料施工的最后一步就是烘干，按照规定的烘干办法能有效的保证耐火材料衬体的使用寿命，那么在烟囱的施工当中，是否也需要烘干呢？应该如何烘干？这些都是有国标规定的，今天瑞森小编就来给您分享：

   常温季节施工的烟囱，使用前可烘干；采用冻结法砌筑的砖烟囱，在砌筑结束后，应立即加热和烘干；通风烟囱可不烘干。烟囱烘干前，应根据烟囱的结构和施工季节等制定烘干温度曲线和操作规程。烘干温度曲线和操作规程的主要内容应包括烘干期限、升温速度、恒温时间、最高温度、烘干措施和操作要点等。

     烘干后不立即投入生产的烟囱，在烘干温度曲线中还应注明降温速度。当降到100℃时，应将烟道口堵死。烟囱的烘干温度曲线和烘干时间应按有关要求确定；当无要求时，烟囱的烘干时间可按表1采用。

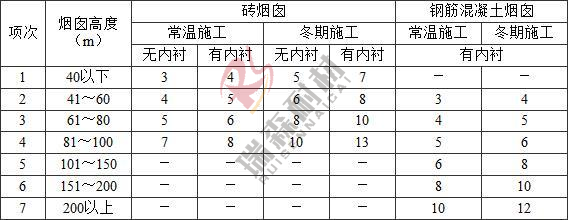

表1烟囱的烘干时间(d)

注：1. 采用冻结法砌筑的砖烟囱，烘干后不立即投入生产的，其烘干时间应增加2～3d。在此时间内，应保持在烘干温度曲线内所规定的最高温度。

     2. 冬期已烘干过的，但到生产前相隔了两个月以上的烟囱，应在第二次烘干后再投入生产，其烘干时间可减少一半。

烟囱烘干时，应逐渐地升高温度，其最高温度可按表2采用。

表2烘干最高温度

从工业炉往烟囱内排放烟气时，在最初阶段应系统地检查烟气的成分，并应调整燃烧过程，不得有燃烧不完全的气体通过缝隙和闸板流入烟囱。 当烟囱烘干后出现裂缝时，应进行修理。已烘干的砖烟囱，当筒壁上有环箍时，应在冷却后再次拧紧筒壁上环箍的螺栓。
