烟囱及排烟筒内衬防腐蚀规范（二）

上一篇小编给您分享了关于烟囱内衬材料中涂料类的防腐蚀要求，这一篇瑞森小编继续给您分享水玻璃耐酸胶泥和耐酸砂浆防腐蚀：

当烟囱使用水玻璃耐酸胶泥和耐酸砂浆制成品来用作烟囱内衬时，需要注意以下几点：

1. 水玻璃耐酸胶泥和耐酸砂浆制成品的抗压强度、耐酸性、耐热性、耐水性、体积吸水率和抗渗性能，应符合设计规定。

2.  水玻璃类材料的施工环境温度宜为15～30℃，相对湿度不宜大于80%。钠水玻璃材料的施工环境温度不应低于10℃，钾水玻璃材料的施工环境温度不应低于15℃；原材料使用时的温度，钠水玻璃材料不应低于15℃，钾水玻璃材料不应低于20℃。当达不到以上温度要求时，应采取加热保温措施。

3. 施工前，应根据环境温度和初凝时间的要求确定水玻璃耐酸胶泥和耐酸砂浆的材料配合比。

4. 当配制密实型水玻璃耐酸胶泥和耐酸砂浆时，可将水玻璃与外加剂一起加入，并应搅拌均匀。

5. 拌制完后的水玻璃耐酸胶泥和耐酸砂浆内，不得加入任何物料，并应在初凝前使用完。

6.  使用水玻璃耐酸胶泥和耐酸砂浆砌筑烟囱内衬时，应符合下列规定：

1) 施工前应将烟囱内衬用砖的表面清理干净；

2) 宜采用挤浆法砌筑，灰浆应饱满密实，砖缝厚度应为3～5mm；

3) 砌体应错缝砌筑；

4) 在水玻璃耐酸胶泥和耐酸砂浆终凝前，一次砌筑的高度应以不变形为限，并应待凝固后再继续施工。

7. 水玻璃类材料的养护期，应符合表1的规定；当烟囱内衬采用烟囱烘干工艺时，养护期可不按表1的规定执行。

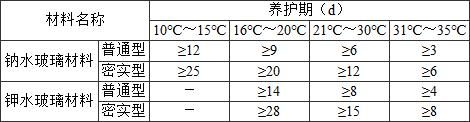

表1 水玻璃类材料的养护期
