这一篇瑞森小编给您分享耐火陶瓷纤维施工的其他两种方法,叠砌式内衬和折叠式内衬,以及一般耐火陶瓷纤维施工的时候一些注意事项,如有疑问请随时联系瑞森耐材。
一、叠砌式内衬:
1. 每扎耐火陶瓷纤维毯、毡均应预压缩成制品,其压缩程度应相同,压缩率不应小于15%。
2. 支撑板、固定销钉应焊接牢固,并应逐根检查。墙上的支撑板应水平,销钉应垂直。
3. 用销钉固定时,活动销钉应按设计规定的位置垂直插入耐火陶瓷纤维制品中,不得偏斜和遗漏(如图1)。

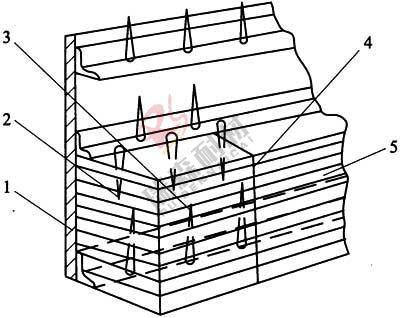

图1 穿串固定
1-支撑板;2-活动销钉;3-固定销钉;4-接缝;5-耐火陶瓷纤维制品
4. 用销钉固定后,耐火陶瓷纤维制品应与里层贴紧。耐火陶瓷纤维制品的接缝处均应挤紧。
5.粘贴法施工的耐火陶瓷纤维制品,可采用(如图2)的方法排列。

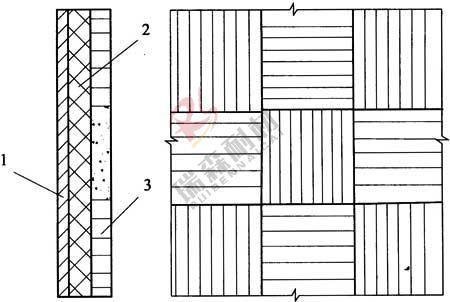

图2 叠砌式粘贴法
1-炉壳;2-隔热层;3-耐火陶瓷纤维制品
6. 粘贴法施工前,应在被粘贴的表面,按每扎的大小分格划线。耐火陶瓷纤维制品应粘贴平直、紧密。
7. 粘贴耐火陶瓷纤维制品,粘接剂应涂抹均匀、饱满。耐火陶瓷纤维制品涂好粘接剂之后,应立即贴在预定的位置上,并应用木板压紧。粘贴及压紧时,不得推动已贴好的相邻耐火陶瓷纤维制品。
8. 粘贴法施工时,粘接剂不得沾污炉管和其他金属件。当自下而上进行粘贴施工时,粘接剂不得沾污已贴好的耐火陶瓷纤维制品。
9. 烧嘴、排烟口、孔洞等部位周边应用耐火陶瓷纤维条加粘接剂填实,不得松散和有间隙。填充用耐火陶瓷纤维条应与其周边垂直。
10. 当设计规定耐火陶瓷纤维炉衬需用钢板网时,钢板网应焊接牢固。钢板网应平整,钢板网的钢板厚度宜为1mm~1.5mm。
二、折叠式模块:
1. 折叠式模块应与焊在炉壳上的金属锚固件连接,固定在炉壳上。
2. 折叠式模块的体积密度宜为190kg/m3~220kg/m3。
3. 折叠式模块常用的结构应为中心孔吊挂式结构(如图3)。

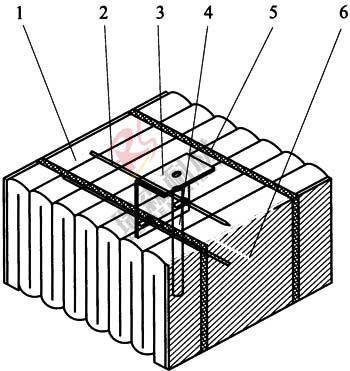

图3 中心孔吊挂式
1-耐火陶瓷纤维毯;2-预埋销钉;3-预埋锚固件;4-安装导管;5-捆扎带;6-捆扎板
4. 锚固件的材质及结构应符合设计规定。
5. 折叠式模块本身无预埋锚固件时,应用穿钉固定(如图4)。穿钉应垂直插入相邻的支撑板孔内。

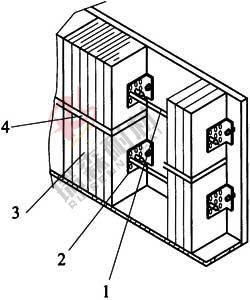

图4 穿钉固定
1-穿钉;2-支撑板;3-折叠式模块;4-接缝耐火陶瓷纤维毯
6. 折叠式模块沿折叠方向应顺次同向排列;非折叠方向或与其他耐火炉衬的连接处,均应铺设相同等级的耐火陶瓷纤维毯,耐火陶瓷纤维毯的压缩率不应小于15%。顺次排列结构用于炉顶时,应用耐热合金U形钉将耐火陶瓷纤维毯与折叠式模块固定,U形钉的间距宜为600mm。
