上一篇瑞森小编主要介绍了耐火陶瓷纤维是什么?以及其主要的一些应用,这一篇继续给您分享在国标规定中耐火陶瓷纤维在窑炉施工上的应用,有哪些施工方式,又有什么样的注意事项需要知道呢?
按照国标GB50211-2014工业炉砌筑工程施工与验收规范规定,有以下三种类型,第一,层铺式内衬,第二,叠砌式内衬,第三,折叠式模块;下面给您详细介绍:
一、层铺式内衬:
1.耐火陶瓷纤维于炉顶的锚固钉中心距宜为200mm~250mm,设于炉墙的锚固钉中心距宜为250mm~300mm。锚固钉与受热面耐火陶瓷纤维毯、毡或板边缘的距离宜为50mm~75mm,最大距离不应超过100mm。
2.锚固钉应在钢板上垂直焊牢,并应逐根锤击检查。当采用陶瓷杯或转卡垫圈固定耐火陶瓷纤维毯、毡或板时,锚固钉的断面排列方向应一致。
3.耐火陶瓷纤维毯、毡或板应铺设严密、紧贴炉壳。紧固锚固件时应松紧适度。
4.耐火陶瓷纤维毯、毡或板的铺设应减少接缝,各层间错缝不应小于100mm。隔热层耐火陶瓷纤维毯、毡或板可对缝连接。受热面层为耐火陶瓷纤维毯、毡或板时,接缝应搭接,搭接长度宜为100mm(如图1)。搭接方向应顺气流方向,不得逆向。

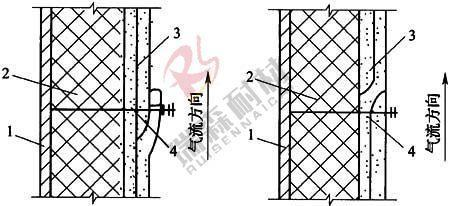

图1 耐火陶瓷纤维毯、毡或板搭接
1-炉壳;2-隔热层;3-耐火陶瓷纤维毯、毡或板;4-锚固钉
5.耐火陶瓷纤维毯、毡在对接缝处应留有压缩余量(如图2)

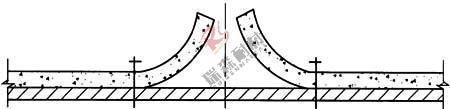

图2 对接缝处压缩
需要注意:当采用耐火陶瓷纤维毡时,压缩量不小于5mm;当采用耐火陶瓷纤维毯时,压缩量不小于10mm。
6.耐火陶瓷纤维毯、毡或板应按炉壳上孔洞及锚固钉的实际位置和尺寸下料,切口应略小于实际尺寸。
7.当锚固钉端部用陶瓷杯固定时,耐火陶瓷纤维毯、毡或板上的开孔应略小于陶瓷杯外形尺寸。每个陶瓷杯的拧进深度应相等,并应逐个检查。杯内应用与热面同材质的耐火填料塞紧。
8.当铺设炉顶的耐火陶瓷纤维毯、毡或板时,应用快速夹进行层间固定。
9. 在炉墙转角或炉墙与炉顶、炉底相连处,耐火陶瓷纤维毯、毡或板应交错相接,不得内外通缝。耐火陶瓷纤维毯、毡或板与其他耐火炉衬的连接处不应出现直通缝。
10. 金属锚固钉、垫圈等应采取保护措施。用耐火涂料覆盖时,应涂抹严密;用耐火陶瓷纤维块覆盖时,应粘贴牢固。
剩下两种施工类型叠砌式内衬和折叠式模块,下一篇瑞森小编接着给您分享!
