耐火材料的重要指标之一荷重软化温度是什么？

     耐火材料中耐火制品无论是定型耐火砖，还是不定型耐火材料耐火浇注料等等，都有物理指标和化学指标，无论哪一种指标，目的都是在约束制品的质量，从而保证使用过程中的为高温窑炉提供最有价值的衬体支撑，今天瑞森小编就荷重软化温度这一重要指标给您分享。

    荷重软化温度（refractorinessunderload）（常见缩写RUL），又称荷重变形温度，简称荷重软化点。是指耐火制品在规定升温条件下，承受恒定压负荷产生变形的温度。它表示制品对高温和荷重同时作用的抵抗能力，在一定程度上表明制品在其使用条件相仿情况下的结构强度，也表示在此温度下，制品出现了明显的塑性变形，是使用性能的一项重要质量指标。

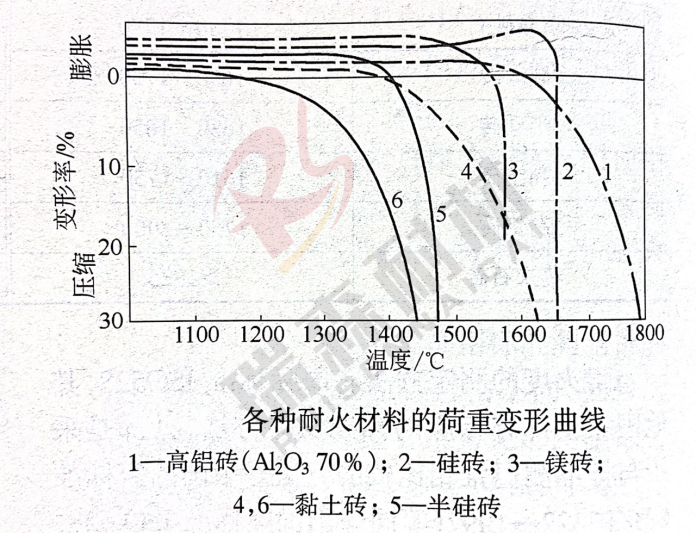

几种耐火制品的荷重变形曲线如图所示：

    影响耐火制品荷重软化温度的高低有以下几点影响因素：

    首先其化学矿物组成和显微结构： 耐火制品荷重软化温度的高低，主要取决其化学矿物组成和显微结构。结晶相形成网络骨架，材料的荷重软化温度就高；以孤岛状散处于液相中，则其荷重软化温度由液相的含量及其粘度所决定，如液相量愈多或粘度愈小，其荷重软化温度就愈低。晶相与液相两者互相作用，也会改变液相的数量和性质。

    其次制品的致密程度：其致密度对荷重软化温度的高低，也是有一定的影响。硅砖的相组成，主要是鳞石英晶体和方石英晶体，鳞石英在砖中呈矛头状双晶相互交错，形成网络骨架，只有10％～15％的液相，且其粘度大，鳞石英晶体并不因有液相出现被溶解破坏骨架，而只是在接近其熔点时，由于熔融使骨架破坏才引起砖的软化坍塌，因此，硅砖的荷重软化温度高，开始软化温度与终点温度只差10～20℃，而与其耐火度仅差60～70oC，有时或更少些。

   镁砖的相组成，主要是方镁石晶体，被结合物胶结在一起，因此，镁砖的荷重软化温度取决于结合物的性质。镁砖中的结合物，一般为钙镁橄榄石和镁蔷薇辉石等低熔点的硅酸盐相，虽然方镁石晶体的熔点高达2800℃，但由于有1400℃左右开始熔化的硅酸盐相存在，且其高温下粘度低，所以镁砖表现出荷重软化温度低，而与其耐火度相差高达1000℃以上。

    那么有什么改善途径可以提高材料的荷重软化温度呢？      其一就是提高原料的纯度，减少低熔物或熔剂的含量，调整颗粒配比，增加成型压力制成高密度的砖坯；

    其二适当提高烧成温度充分烧结，促进晶体长大，使其形成直接结合和网络结构，可以显著地提高制品的荷重软化温度。
