耐火浇注料是一种用于工业热窑的不定型耐火材料。为了保证浇注料衬里具有良好的使用性,在采购合适的耐火浇注料同时,保证耐火浇注料的完整施工也有着非常重要的关系,尤其现在冬季,室外温度低至零下10-20°C,做好相对应的保温措施非常重要,瑞森小编针对耐火浇注料冬季施工的特殊性,给您讲解一下需要采取的一些措施:
冬季来临,室外温度低于5℃时,必须采取冬季施工技术措施。工作环境应封闭、防风、加热、保温,保持浇筑后衬里的温度在5℃以上。耐火浇注料的操作应在加热环境中进行。工作场所和砌体周围的温度不应低于5℃。搅拌应在保温室内进行,水泥、模板等材料应运入保温室内储存。
耐火浇注料在施工时的工作温度应高于10℃。浇注料用加热法固化。水加热制备时,硅酸盐水泥结合浇注料的水温为60℃、80℃、高铝耐火浇注料为30℃、加热养护温度为30℃、水玻璃结合耐火浇注料为30℃、加热养护温度为60℃。
以下是需要特别注意的细节:

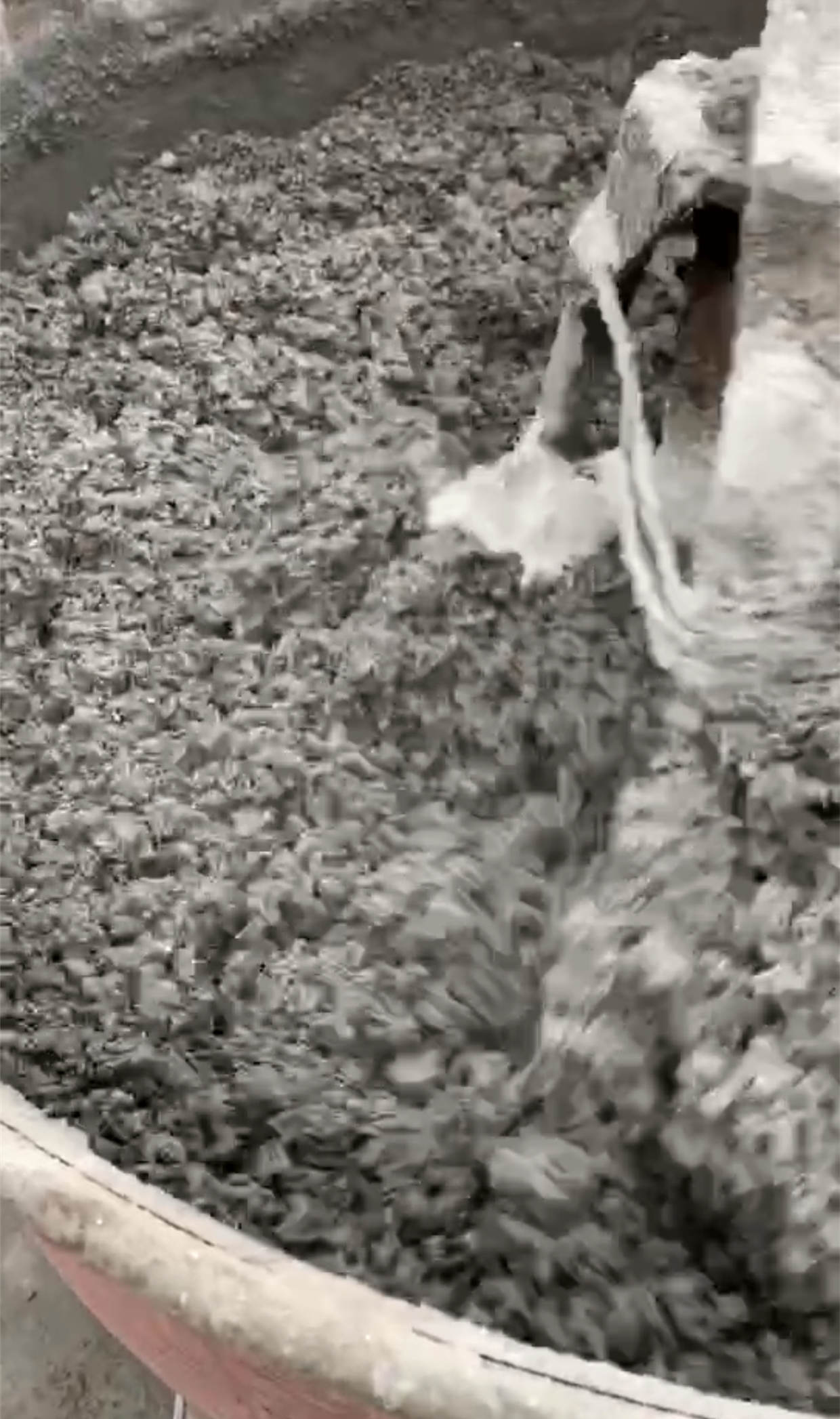

1、冬季耐火浇注料施工时,原料应先存放在取暖间内,并用热水搅拌,温度保持在10℃以上,不宜另加化学促凝剂或防冻剂。
2、冬天在炉内施工时,应先将隔热层砌好,以提高耐火层的防冻能力。施工后,砌体应用塑料布覆盖,再用干草盖严。对新砌的窑,其保温时间不得少于10天。严禁已砌好的砌体暴露在寒冷的空气中。
3、雨天施工时应转入室内作业。所有材料、运输工具、工作场地和砌体都要防雨。未竣工项目要盖顶、塞洞和堵漏,已完工的炉子上部空口要封闭,已完工的地面预制件要垫高加盖,严禁浸泡在水中。
4、冬季施工可根据需要在搅拌时加入适量的速凝剂,以加速耐火浇注料的硬化。必要时应适当延长脱模时间,必须保证耐火浇注体具有足够强度情况下再脱模。
5、冬季烘烤的时候,也要严格控制温度的上升,烘烤时间过短或速度过快都将造成浇筑的内衬产生裂纹、剥落或爆裂。因此,合理的烘烤时间及速度是确保浇筑内衬质量好坏的关键环节。
耐火浇注料施工与炉衬质量有着重要的关系,要保证浇注料的后期使用和维护,因此在采购耐火浇注料和耐火浇注料施工时,要选择优质的耐火材料厂家,以保证施工质量和产品质量。
扫一扫
微信二维码
免费服务热线
17729780888
