铝矾土熟料生产厂家给您讲解—高铝料是怎么煅烧的？

     首先，什么是铝矾土熟料？它是矾土矿经过1450-1600高温煅烧而成，Al2O3含量基本大于50%，它的主要矿物组成为莫来石、α-刚玉和微量方石英。铝矾土熟料简称高铝料，用其熟料制造的各种高铝砖，是冶金工业和其它工业广泛使用的耐火或防腐材料，特别在电炉炉顶，高炉和热风炉上使用，耐火效果十分显著，性能均优于普通粘土耐火砖。

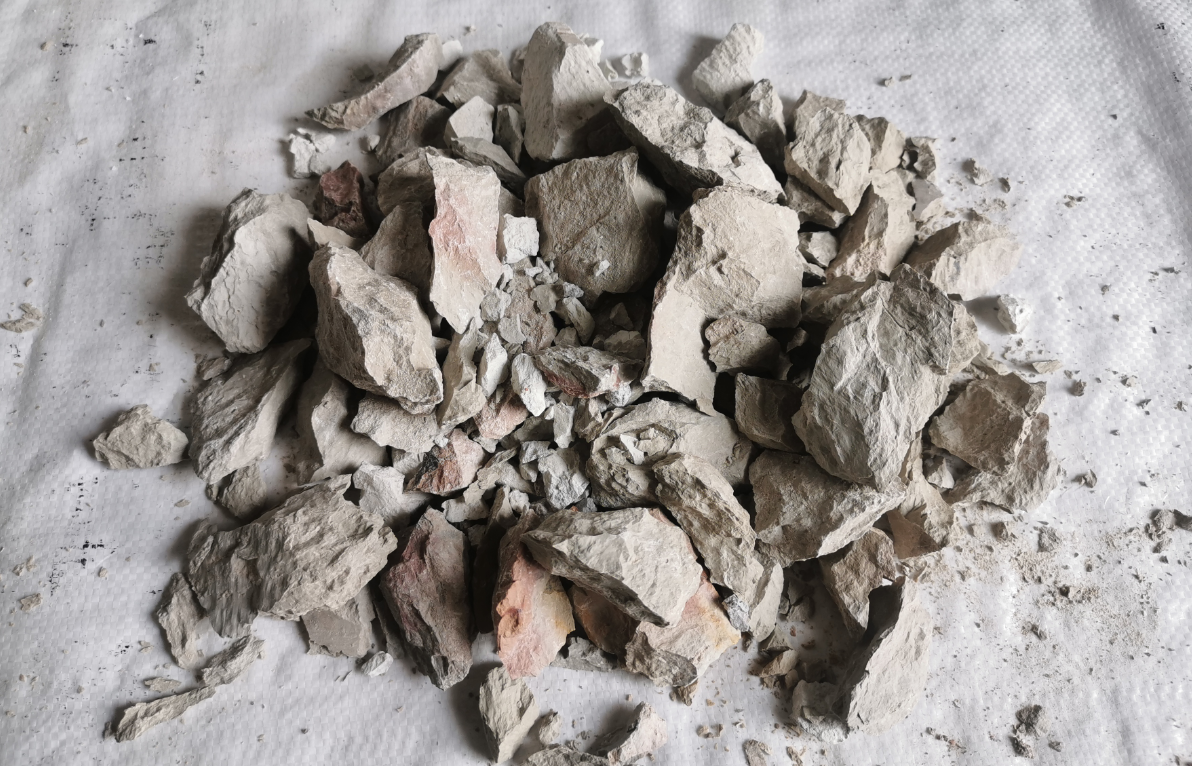

     其次，铝矾土的化学和矿物组成。矾土的化学成分主要有Al2O3、SiO2、Fe2O3、TiO2，约占总成分的95%，次要成分有CaO、MgO、K2O、Na2O、MnO2以及有机质与微量成分等。矾土的矿物组成主要有一水硬铝石、一水软铝石、三水铝石和少量硅线石系、高岭石等矿物。

     矾土的煅烧（铝矾土熟料即高铝料的形成）：生矾土的加热变化主要有三个阶段：分解阶段（400-1200），在该阶段，水铝石脱水形成刚玉假象，高岭石脱水形成偏高岭石，偏高岭石又转化为莫来石和方石英。在这一阶段，伴随有较大的体积收缩。二次莫来石化阶段（1200-1400或1500），在1200以上，从水铝石脱水形成的刚玉与高岭石分解出来的游离SiO2继续反应形成莫来石，称为二次莫来石化，该过程称为二次莫来石化。该阶段伴随约10%的体积膨胀。重结晶阶段（1400-1500），在1400-1500以上，铝土矿中的二次莫来石化已经完成进入重结晶阶段，莫来石和刚玉的晶体发育长大，气孔缩小和消失，其中杂质形成液相，填充料块内的气孔，由于固相在液相中的溶解和析晶、固相分子间的扩散作用，料块逐渐趋于致密。

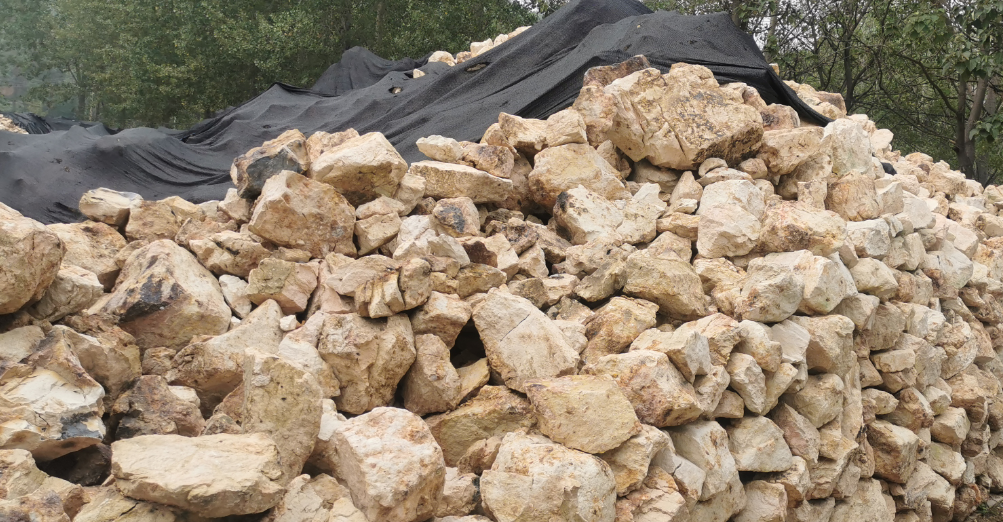

    烧成的高铝料经过人工分拣，就完成了 高铝料形成的所有步骤，当然在使用时，应客户需求也会加工成不同颗粒的高铝骨料、高铝细粉；瑞森耐材地处耐火材料之乡—河南新密，这里有近百年的耐材生产研究史，瑞森耐材主营耐火砖、浇注料、高铝砖、粘土砖、轻质保温砖、电熔锆刚玉砖、耐火球、铝矾土熟料等耐高温产品。有多年的耐材生产、研发经验，承接各大窑炉维修、设计、施工等服务，欢迎您的来电咨询。
