浇注料生产厂家给您介绍水泥锅炉用浇注料砌筑时龟甲网的使用方法

     龟甲网是由耐高温、耐腐蚀的特殊金属材料，经专业设备冲压组装成的六角形立体网，一般用于砌筑耐磨材料衬里，增强了与衬里材料的锚固能力，因直观外形像龟背甲，因此而得名。龟甲网的应用非常广泛，尤其是在耐火材料行业非常多见，那么在水泥锅炉的耐火浇注料砌筑上，龟甲网与耐火浇注料又是如何应用呢？

首先水泥窑锅炉浇注料施工要求：

①根据水泥窑的工艺要求包括工艺温度、含尘量等，提高浇注料的耐碱和耐磨性能。骨料主要选用矾石，基料选用氧化铝（а-Al2O3）微粉、二氧化硅微粉及纯铝酸钙水泥等。

②氧化铝微粉加入量：增加氧化铝微粉对浇注料高温强度及耐磨性能会有较大改善，但氧化铝微粉加入量过大，会影响浇注料的施工性能，也会对浇注料的耐碱及侵蚀性有负面影响。因此，氧化铝微粉的加入量，对浇注料的整体性能起着至关重要的作用。

③纯铝酸钙水泥加入量：加入适量的纯铝酸钙水泥，可提高浇注料的高温使用性能和低温使用强度。但加入量过多，会影响浇注料的施工性能，还会缩短浇注料的硬化时间。因此，浇注料中的纯铝酸钙水泥一定要适量。

④施工时的加水量：浇注料的施工性能，并非是通过简单的加水而获得。加水量太多，会发生骨料与基料分离，影响浇注料的使用性能，还会降低浇注料的密度、强度、耐碱和耐磨性能等。加水量不足，施工性能差、物料不能正常流动并达到密实填充，气泡排不出来，不能形成紧密堆积，也会影响浇注料的使用性能。因此，控制浇注料施工时的加水量，对浇注料的使用性能非常重要。

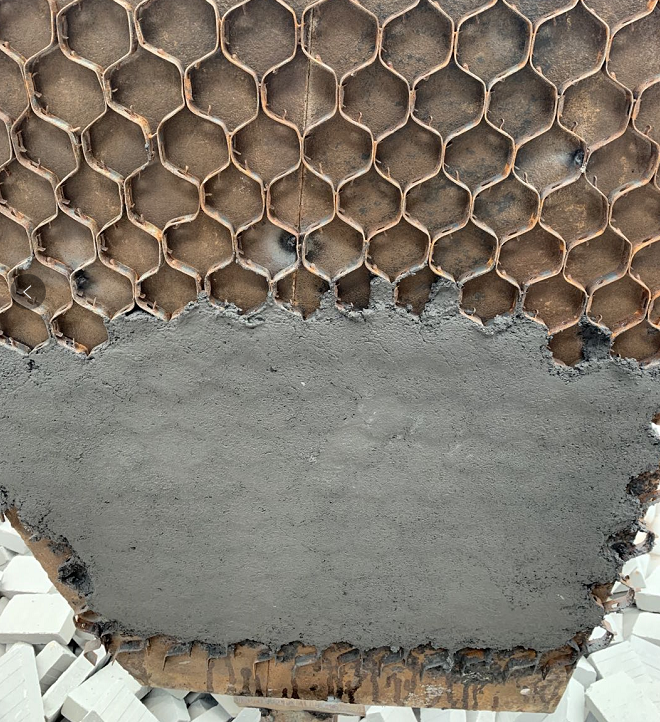

修筑时浇注料与龟甲网相结合：

      在锅炉修筑时，根据使用的部位不同配置耐火混凝土的型号和龟甲网规格也不同，如在修补炉墙时就会用0-3mm的高铝骨料与耐火水泥1：1混合与龟甲网结合使用，混合耐火浇注料耐火度可达1700度，耐火度的高低与耐火骨料的含铝量有着密切的联系，耐火水泥的用量要根据锅炉的吨位决定吨位越大，用量越大，一台10吨燃煤锅炉或热水锅炉大约使用5吨耐火水泥，和1500平米的龟甲网。龟甲网与耐火浇注料在水泥锅炉上的使用范围：

1. 烟道，风箱道、除尘器、流化床旋风分离器。

2. 磨煤机进出口、管道、细粉分离器、崔化裂解装置。

3. 再生器、反应器、输煤、输料排渣等设备。
