一级高铝砖的加热永久线变化率是多少？

      说到耐火材料的一项非常重要的理化指标，那就是加热永久线变化了，加热永久线变化率是指烧成的耐火制品再次加热到规定的温度保温一定时间，冷却到室温后所产生的残余膨胀和收缩。正号“+”表示膨胀，负号“-”表示收缩。这也是耐火材料一项非常重要的指标即材料的高温体积稳定性。

    材料的高温体积稳定性是耐火材料在使用过程中，由于受热负荷作用，其外形体积或线性尺寸保持稳定不发生变化（收缩或膨胀）的性能，对于烧成耐火制品，通常用制品在无重负荷作用下的加热体积变化率或加热永久线变化率来表示；对于不烧制耐火材料来说，通常是用加热线变化率来表示，这里的不烧制耐火材料常常指作不定形耐火材料。

    对于烧成耐火制品来说，其在烧成的过程中，由于内部的物理化学变化一般都没达到烧成温度下的平衡，另外可能会由于各种原因存在烧成木充分，在制品以后的长期使用过程中，受高温的作用，一些物理化学变化或烧成变化会继续进行，从而使制品产生不可逆的收缩或膨胀。

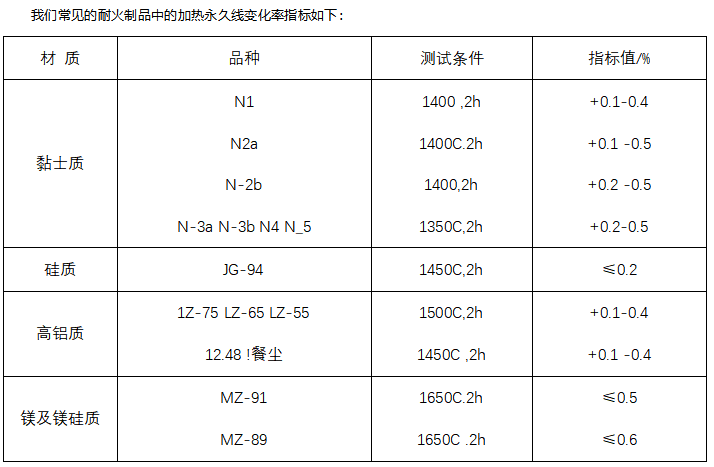

    热永久线变化率是评定耐火制品质量的一项重要指标。瑞森耐材认为判别制品的高温体积稳定性，从而保证砌筑体的稳定性，减少砌筑体的缝隙，提高其密封性和抗侵蚀性，避免砌筑体整体结构的破坏，具有非常重要的意义。此外，此项指标也可以作为评价制品烧结程度的一个参考依据。烧结不良的制品，此项指标必然较高。

    为了控制制品的加热永久线变化率在标准之内甚至达到更小值，适当提高烧成温度和延长保温时间是有效的工艺措施。但也不宜过高，否则会引起制品的变形，组织玻璃化，降低抗热震性。

    那么如何测定材料的高温体积稳定性呢？

    国家标准GB/T5988-2004规定了致密定形耐火制品加热永久线变化率的试验方法；原理是将已测量长度的长方棱柱体或圆柱体试样，置于氧化气氛的炉内，按规定的升温速率加热到规定的试验温度，保温一定时间，冷却到室温后，再测量其长度，计算加热永久线变化率。
