低水泥耐火浇注料对比CA-50水泥耐火浇注料的区别

       常常有顾客朋友在采购耐火材料时，对耐材本身不是很了解，从耐材的使用环境，匹配窑炉适合度，需求耐材的理化指标，耐材的特点，与相似材料的对比等等各个角度都想要去更加深入探索，但是网络上的材料纷杂，瑞森小编致力于站在最专业的角度，帮您分析不同的耐火材料，打造采购初期就能全方位获取您需求的知识技能网站，为您采购到更优质的、最适合您企业得耐火材料保驾护航。今天，我们了解了什么是低水泥浇注料，低水泥浇注料的理化指标，再来带您一起学习一下低水泥耐火浇注料对比普通耐火浇注料的区别：

    1.低水泥浇注料  对比  CA-50水泥耐火浇注料强度：

    低水泥耐火浇注料的性能特点是强度高，中温强度不下降反而显著升高，其原因是多方面的。其中，铝酸钙水化物的脱水，是在一个较大的温度范围内缓慢而连续进行的，而且较少的破坏晶体组织结构。低水泥和CA-50水泥耐火浇注料，在500-700cm-1区域出现了铝氧四面体存在的吸收带，在3300-3400cm-1区域有水化铝酸钙的吸收带。从吸收带强度看，前者较弱，后者强，经过110°C烘干后，其水化铝酸钙吸收带强度减弱，经过800°C烧后，前者的水化铝酸钙吸收带强度无明显变化，后者的则明显减弱。这也是低水泥耐火浇注料强度高的一个重要因素，同时也促进了其他性能的改善或提高。

    2.低水泥浇注料  对比  CA-50水泥耐火浇注料强度2：

    耐火浇注料的成型体，是带有少量气孔的非均质的组织结构。其气孔的大小和多少，直接影响浇注料的性能。

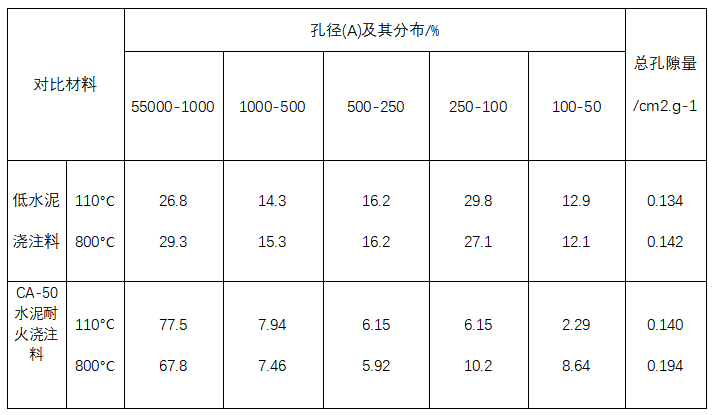

    采用压汞法测定两种浇注料的孔径分布，低水泥耐火浇注料的孔径不大于100nm，占70.7％～73.2％，比CA-50水泥耐火浇注料的高2～3倍;两种浇注料110℃烘干的总孔隙量基本相近。80℃烧后，低水泥耐火浇注料的增大了6％左右，而CA-50水泥浇注料的则增大了近39％。

    以上得出：低水泥耐火浇注料的总孔隙量少、小毛细孔多且分布均匀，即有气孔低、孔结构好、透气性差和抗渣侵蚀性强等特点。这也是该浇注料强度高的一个原因。

   3.  低水泥浇注料  对比  CA-50水泥耐火浇注料显气孔率：

      低水泥耐火浇注料的显气孔率，与CA-50水泥耐火浇注料的相比，也是比较低的，800℃之后，随着加热温度的升高，低水泥浇注料的显气孔率增加不多，最大时仅为20.4％:CA-50水泥浇注料的则明显增加，最大值达到26.4％由于低水泥耐火浇注料的显气孔率低，组织结构致密，因此中、高温强度大。

     4. 低水泥浇注料  对比  CA-50水泥耐火浇注料抗渣侵蚀性：

    低水泥耐火浇注料的强度高，耐磨性好，显气孔率低、低熔点物少，因此抗渣侵性强。在同样的材质和工艺条件下，低水泥浇注料的抗渣侵蚀性比CA-50水泥耐火浇注料有明显提高，甚至超过了粘土结合剂浇注料。同时，水泥量越少，抗渣侵蚀性越好；水泥品级高，配制的低水泥浇注料抗渣侵性好，即CA-70配制的浇注料抗渣性比CA-50配制的浇注料好，侵蚀量减低25%。

    5. 低水泥浇注料  对比  CA-50水泥耐火浇注料抗热震性：

    低水泥耐火浇注料的抗热震性因其热导率因气孔、组织结构质密，经试验得出要比CA-50水泥结合浇注料略高一些。

    通过以上对比您对低水泥浇注料是否更加了解呢？郑州瑞森耐材生产各种材质低水泥浇注料，低水泥高铝质，低水泥莫来石质，低水泥刚玉质，低水泥碳化硅质等，也可以根据您的需求定制，您有需求，刚好我们专业，如您有任何疑问欢迎随时联系瑞森耐材。
