耐火砖生产厂家讲解—格子砖的性能及使用及技巧介绍

    耐火格子砖是具有着蓄热作用，是各种热风炉中比较常见的一种砖型，不同的使用温度不同的使用环境，格子砖的材料等情况也各不相同。蓄热室作为废气余热利用设备来预热空气和煤气等，是重要的热工设备组成之一，因此，蓄热室良好的耐火材料选择及砌筑，是其能否发挥作用的关键。下面由瑞森小编详细的给您介绍下格子砖。

    格子体是蓄热室积蓄和传递热量的主体，它是由格子砖码砌而成的，采用不同方式码砌的格子体，其结构性质有以下几个方面。

    1、比受热表面A，表示每1m3格子体具有的受热表面积（m2/m3），即熔窑一侧蓄热室格子体受热表面与熔化部液面面积之比：

    A=F蓄/F熔

    式中，F蓄——格子体受热面积，m2;

    F熔——熔化部受热面积，m2。

    当玻璃品种要求熔制温度较高或要求的空气、煤气预热温度较高时，A取大值；充分利用烟气时，A取大值；采用低热值燃料时，A取大值；格子砖受热性能好时，A取大值。

    蓄热室内格子体的受热面积是依据熔化部面积的大小来确定的，即所谓蓄热面积是指格子体能够进行热交换的表面积。相同的格子体体积，受热表面积愈大，其所能满足的热负荷愈大；积蓄的热量愈多，放出的热能也愈多。一般每1m2的熔化部面积大约有10〜25m2蓄热面积的格子体，其中箱式蓄热室较高。

    2、空气、煤气蓄热室受热面积之比A值确定后，即可求出一侧蓄热室格子体受热表面F蓄。对烧油熔窑，即为空气蓄热室所需的受热表面。对烧发生炉煤气的熔窑，为空气蓄热室与煤气蓄热室所需的受热表面之和。两者受热面积之比一般为：1.5-2.0（为2.5）

    3、格子体体积根据格子体的受热表面可求出空气蓄热室与煤气蓄热室的格子体体积。

    4、格子体尺寸根据平面布置及高度的经验数据确定长、宽、髙各向尺寸。格子体高度一般为7〜9m。根据厂房条件也可取5.5〜6m。格子体长、宽尺寸应为格子砖长度的整数倍。

    综上可知，需要全面的考虑格子体的结构特性后，再来确定一个比较合理的格孔尺寸和格子砖的排列方式。影响格子体结构特性的因素较多，如格子砖的排列形式、格子砖的形状尺寸、格子砖的材质等。

    格子砖的排列方式有西门子式（井字形）、李赫特式、编篮式等几种形式，西门子式结构简单，砌筑方便，气流阻力小，便于吹扫和热修更换，所以国内玻璃熔窑多采用西门子式码法。在同样蓄热室体积的条件下，李赫特式和编篮式虽然比西门子式的受热表面积热容量要大些。

    可以获得较高的换热能力，能提高预热温度和减少温度波动，但它们的结构较为复杂，砌筑较难，气流阻力较大，容易堵塞格孔，且受格子砖质量的限制，以前很少采用。但是随着耐火材料质量的提高和新的用作格子砖的优质耐火材料的研制，编篮式与李赫特式也被普遍采用。

    选择格子砖的排列方式，既要考虑到工艺要求，还要考虑到操作条件的可能性，方为合理。

    格子砖的作用在于蓄热和给热，因此要求格子砖能耐高温（1400℃以上）、耐侵蚀、蓄热多、传热快、急冷急热性好、使用寿命长。以前普遍使用的是粘土耐火砖砌格子体，由于蓄热室上部温度较高，上层格子体采用高铝耐火砖砌几层。

    但是，在玻璃熔化过程中，由于粉料的飞扬和配合料中某些组分的高温挥发，随废气带下来的碱性物质在高温下容易与耐火材料作用生成低温共熔物，若与粘土耐火砖作用，除在砖表面结渣外，还会形成严重的玻璃相，降低了砖的热导率和蓄热能力。但是，大多数碱性耐火砖，包括铬镁耐火砖，在含有裂解碳氢化合物的气氛（还原气氛）中易被损坏。因此碱性砖只能用于空气蓄热室，不能用于煤气蓄热室中。

    在燃油熔窑蓄热室中，由于只有空气蓄热室，就为使用碱性耐火材料创造了条件，已较广泛地得到采用，并已取得了一定的成效。这种材料有烧结镁砖、铬镁砖和镁橄榄石砖等。

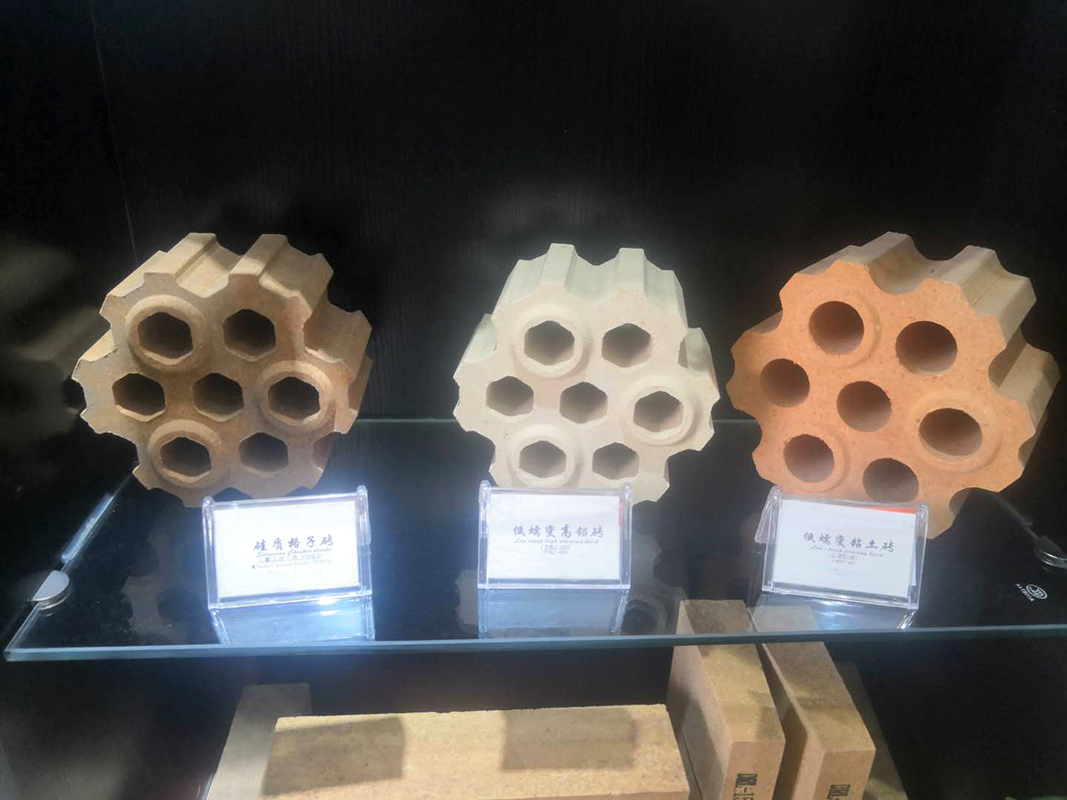

    蓄热室格子砖多采用六边形上下带沟舌的七孔格子砖。砌筑时每层交错排列。上下格孔应对正。

    四周边缘与围墙接触处的格子砖在施工前按预组装的尺寸提前进行加工。施工时，按预组装图“对号入座”。不得在炉内进行加工砖（内燃式热风炉围墙以炉壳为导面砌筑时，格子砖边缘加工砖允许在炉内进行，但必须采取相应防护措施）。

    在砌筑砖格子前，应在围墙砌体上按0°、90°、180°和270°四个方向弹出十字中心线，然后再在90°~270°线两侧分别弹出B、C列中心线（中心列为A列中心）。层砖格子通常应试砌。试砌时，应对准炉箅子中心格孔拉十字线进行，

    层砌完后，经检查确认格孔与炉箅格孔相吻合，表面平整度符合要求，方可进行第二层砖格子的砌筑。各层砖格子均按围墙上A、B、C列三条线进行控制。每层砖格子的砌筑必须从中心线开始，先砌上十字砖列，再依次从四个角向炉墙砌筑。

    相邻格子砖问的膨胀缝应根据不同材质按设汁留设（一般黏土格子砖：4mm，高铝格子砖：8mm，硅质格子砖：12mm），缝内填以膨胀缝板。膨胀缝板通常采用黄板纸或发泡苯乙烯板，接留设厚度尺寸预先加工成小块。在砌格子砖的同时，将膨胀缝板贴在格子砖的侧面（边砌边贴，不得漏贴），待一层完整的格子砖全部砌完后，再按预组装图的编号顺序砌上四周的加工砖。砖格子与炉墙间应按设计规定留设膨胀缝。缝内以木楔楔紧。既保持胀缝尺寸，又能使砖格子不易松动。

    以上是瑞森小编为您总结的格子砖的应用以及结构性能，希望能对您有所帮助，瑞森耐材专业生产各种耐材产品本公司有着专业的技术团队欢迎致电咨询各种耐材问题，我们将无偿为您提供施工建议。
