关于格子砖的特点以及使用范围—耐材生产厂家为您详细介绍

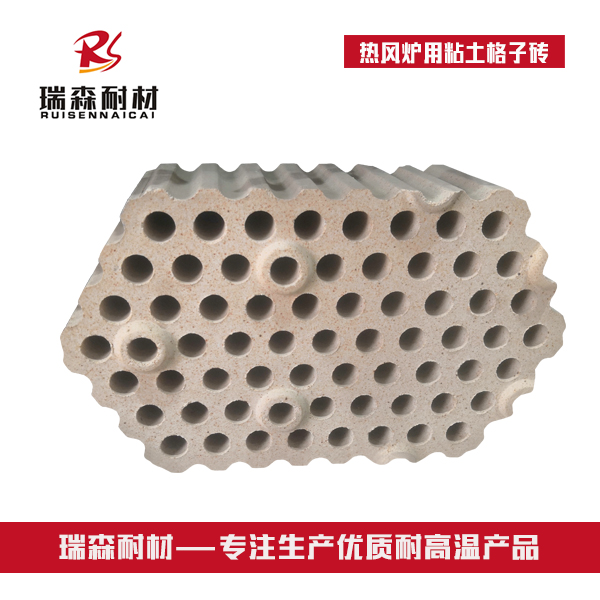

    格子砖作为特殊型耐火砖的存在，因其结构比较特殊所以在储热隔热方面比较优良，但是格子砖也不尽相同，有粘土格子砖还有高铝质的格子砖，根据使用的不同情况需要选取不一样的材质做成的砖。下面由瑞森小编给您介绍下格子砖的特点及使用范围。

    格子砖一般用于热风炉，热风炉用格子砖的作用是隔热和承受高温荷载，故确定各部位用炉衬材料的材质和厚度时，应根据砌体所承受的温度、负荷和隔热的要求，以及烟气对砌体的物理、化学作用等条件而定。蓄热室高温区域格子砖最主要的要求是具有较好的高温体积稳定性、耐侵蚀性以及抗蠕变性能，硅砖正好具备这些方面的特性且价格便宜，因此在国内外高风温热风炉上得到广泛的应用。

    当热风炉炉顶设计温度不小于1400°C，在高炉燃料燃烧好、操作水平高的前提下，热风炉高温区优先选用的耐火材料应是硅砖，同时对硅砖的残余石英必须控制在不大于2%。采用硅砖的热风炉需要注意必须仔细确定其硅砖使用的下限，并在此设置可靠的温度检测装置，保证在生产操作（包括休风停炉）过程中硅砖最低使用温度不低于800°C。

    当热风炉炉顶设计温度不高于1400°C时，采用低蠕变、高密度的高铝质耐火材料更适合，并可充分利用我国丰富的铝矾土资源。目前，国外高铝质耐火材料的抗蠕变指标已达到较优的水平，如荷兰霍戈文的HD砖在1350°C0.2MPa，50h条件下，其蠕变率不大于0.2%。

    日本品川的AC-8M砖指标1300°C，0.2MPa，50h蠕变率不大于0.2%;目前我国高铝质耐火材料的蠕变率指标在相应条件下均为不大于1%，同世界先进水平相比还有较大的差距，同时鉴于我国生产低蠕变高铝砖的现状，在严格考核砖的蠕变指标的同时还必须控制制品所含杂质，特别是碱金属与碱土金属的含量。

    对蓄热室中、下部格子砖，通常采用高铝质和粘土质耐火材料。随着大型热风炉蓄热室高度的增加，上部格子砖对下部耐材的压力也越来越大，另外，根据国外对大型高温热风炉格子砖的破损调查，下部格子砖因周期温度波动引起格子砖的龟裂、破碎的现象在不断增加，因此对下部粘土砖除必须继续控制其蠕变特性外，对制品常温耐压强度、热震稳定性次数（耐急冷急热性）提出了更高的要求。

    格子砖在热风炉上的作用毋庸置疑的是非常强大的，格子砖能帮助热风炉有效的去增加蓄热能力并且能有效的转化热能。郑州瑞森耐材专业生产各种热风炉用砖，欢迎致电咨询产品信息。
