浇注料预制件怎么制成有什么用途

    浇注料预制件是一种以浇注料经结合剂搅拌成浆料后，浇注灌进提前做好的模具后进行烘干加热等各种程序之后做成需要做成的固体形状可以直接使用于窑炉上，方便省去了再砌筑等麻烦。

    不定形耐火材料预制块，主要用耐火浇注料和耐火可塑料等材料制成，其分类有浇注料预制块和可塑料预制块；有铝酸盐水泥、水玻璃、磷酸和磷酸铝、粘土结合和低水泥等结合剂预制块；按骨料品种分为高铝质、粘土质、硅质和刚玉质等预制块；按成型方法分为振动成型、震动加压成型和捣打成型预制块；预制块的质量几十公斤到几吨的，因此分为大型、中型和小型预制块；预制块有配钢筋和锚固件的，所以又分为普通预制块、钢筋预制块和锚固件预制块等。

    在工业窑炉和热工设备中，采用预制块筑炉，能实现机械化吊装，省人节力，缩短施工工期，提高炉子作业率。

    我国有用预制块砌筑高炉、热风炉、加热炉、电炉顶、铁矿粉焙烧竖炉和球团焙烧炉等热工窑炉的历史，至今预制块在出钢槽、电炉顶和焙烧炉上仍广泛使用，并发挥较大的作用。

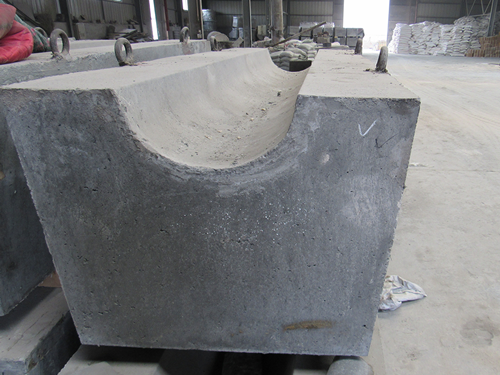

    较近几年，在中、小型高炉的出铁沟和出渣沟上，采用质耐火浇注料预制块筑衬，获得了良好效果。该预制块工厂化生产，进行低温处理后出厂。因此，筑衬速度快，无需烘烤，即可使用，寿命较长，是今后的重要发展方向。

    应当指出，凡是耐火浇注料和耐火可塑料等材料，均可做预制块。由于生产条件比现场施工好，因此性能也有所提高，一般可参见前述有关性能。现举例，见下表。编号1和2为Ca-50水泥和磷酸粘土质浇注料预制块，其骨料为小于10mm的粘土熟料颗粒70%，小于0.09mm的高铝粉分别为15%和30%，Ca-50水泥分别为15%和2.5%。前者掺加减水剂，水用量为10%。后者用浓度为42.5%的磷酸作结合剂，用量13%；编号3和4为水玻璃铝镁质浇注料预制块，其骨料和粉料为一级矾土熟料，小于8mm的骨料用量60%，粉料分别为30%和26%，制砖镁砂粉10%，模数为2.8、密度为1.32g·cm-3的水玻璃用量9%，后者加4%的鳞片石墨；编号5和6分别为低水泥和超低水泥高铝质浇注料预制块。预制块的形状、主要有方形、长条形、拱形和环形等，均为特异形制品。

    预制块的分块和尺寸，应根据炉子大小和衬体厚度而定，尽量减少型号，节约模板，便于管理和施工；吊装筑炉的预制块，单重以1~3t为宜。人工搬运和筑炉的预制块，单重应不大于30kg；预制块的尺寸，长度和厚度方向分别以116mm和68mm为模数，选取适当的倍数，减去砌缝尺寸即为预制块尺寸。炉顶预制块的宽度依炉长而定，不得小于300mm。炉墙预制块的高度应不大于400mm。两块预制块的缝宽3~8mm。

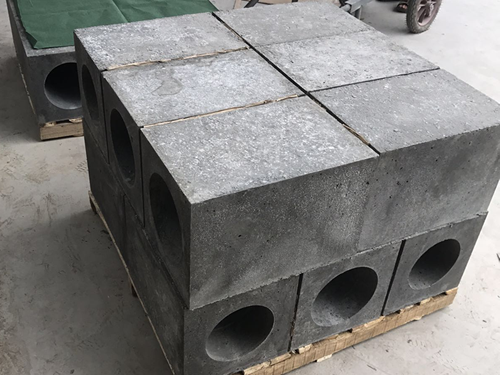

    在预制块上遇到有孔洞时，其胎模应有1%~2%的斜度，且应方便拆除；大型预制块应设备吊环，其顶端尽量远离受热面，间距应大于200mm，埋设深度100~200mm。随着预制块单重的增加，吊环钢筋直径也增大。

    郑州瑞森耐材欢迎您来图定制浇注料预制件，欢迎您的致电：楚19937129888
