电熔锆刚玉砖的工艺及应用

    电熔锆刚玉砖是由电熔炉把原材料熔化后注入模型内，冷却凝固成需要的尺寸，因为电熔砖的密度比较高，所以多用于玻璃行业。下面由瑞森小编给您详细介绍下电熔锆刚玉砖的工艺及应用。

    电熔砖是指用纯净的氧化铝粉（Al2O3)与含氧化锆(ZrO2)65%、二氧化硅(SiO2)34%左右的锆英砂在电熔炉熔内化后注入模型内冷却而形成的的白色固体，其岩相结构由刚玉与锆斜石的共析体和玻璃相组成，从相学上讲是刚玉相和锆斜石相的共析体，玻璃相充填于它们的结晶之间。

    电熔砖又称电熔锆刚玉砖，英文缩写是AZS，是按Al2O3－ZrO2－SiO2三元系相图的三个化学成分，依其含量多少顺序排列的，Al2O3取A，ZrO2取Z，SiO2取S，国家标准采用这个缩写，例如33号熔铸锆刚玉砖，缩写为AZS—33#，36号熔铸锆刚玉砖，缩写为AZS—36#,41号熔铸锆刚玉砖，缩写为AZS—41#。

    电熔砖的制造工艺是将精选的锆英石砂和工业氧化铝粉按1:1配合，外加少量NaZO(以碳酸钠的形式加入)、B2O(以硼酸或硼砂的形式加入)熔剂，混合均匀，经1900~2000℃熔化后浇铸成型，可制得含zrO233%的熔铸砖。在此基础上，采用部分脱硅锆英石砂作原料，可制得含ZrO236%~41%的熔铸砖。

    电熔砖的岩相结构由刚玉与锆斜石的共析体和玻璃相组成，从相学上讲是刚玉相和锆斜石相的共析体，玻璃相充填于它们的结晶之间。

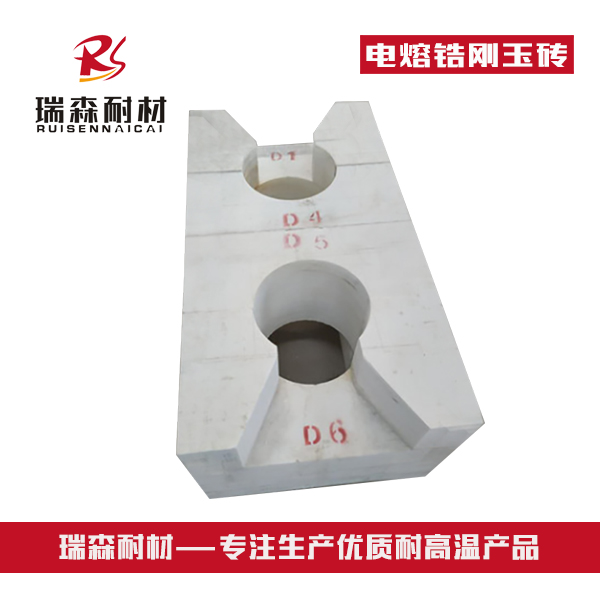

    电熔锆刚玉砖是指利用工业氧化铝粉和精选锆英石砂为原料，制成的ZrO2含量为33%~45%的耐火制品。电熔锆刚玉砖主要用于玻璃工业池窑，玻璃电窑炉，钢铁行业的滑道，泡花碱行业窑炉等耐高温耐冲刷的窑炉用耐火材料。

    郑州瑞森耐材专业生产玻璃窑炉行业耐材产品，欢迎您的来电。
