高铝砖的制作工艺及用途

    高铝砖采用高铝铝矾土熟料作为主要成分加入结合剂成型经过隧道窑烧制而成，瑞森小编带您了解下高铝砖的制作工艺及用途。

    高铝砖和多熟料粘土砖的生产工艺类似，不同之处在于配料中熟料比例较高,可高达90～95％,熟料在破碎前需分级拣选和筛分除铁，烧成温度较高，如Ⅰ、Ⅱ等高铝砖用隧道窑烧成时一般为1500～1600℃。高铝熟料在破碎前严格拣选分级、并分级贮存，采用矾土熟料和结合粘土共同细磨方法，可提高产品质量。

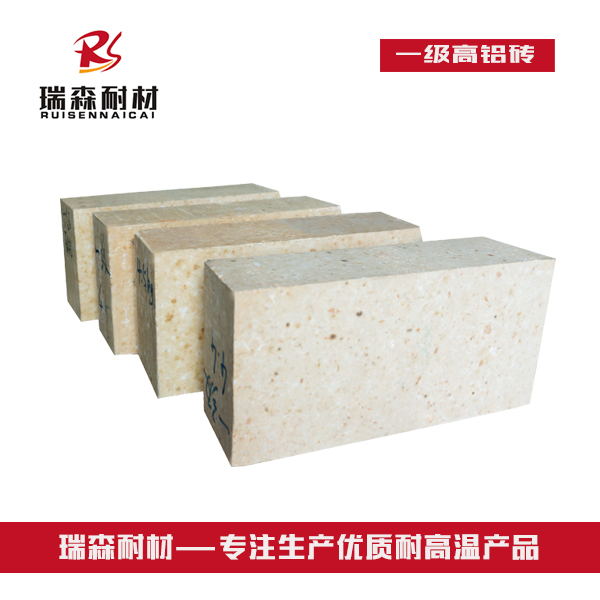

    高铝砖是三氧化二铝(Al2O3)含量高于48%的硅酸铝质耐火材料制品。用铝硅系原料生产的耐火材料中，以Al2O3为主要成分划分的砖有高铝砖、莫来石砖及刚玉砖。如Al2O3含量高于90%,称为刚玉砖。高铝砖具有较高的抗压强度和荷重软化温度以及较好的热震稳定性能。以各种类型的磷酸结合的高铝砖，均以强度高，热震稳定性较好为特征，但它们在高温下蠕变较烈，所以用于拱项部位时以煅烧高铝砖为好。

    原料根据资源条件和制品要求不同，可采用以下几类原料：以含水铝氧矿物(一水铝石、三水铝石等)为主要组成的高铝矾土;硅线石族矿物(包括蓝晶石、红柱石、硅线石等);人工合成原料,如工业氧化铝、合成莫来石、电熔刚玉等。

    制作工艺：高铝砖和多熟料粘土砖的生产工艺类似，不同之处在于配料中熟料比例较高,可高达90～95%,熟料在破碎前需分级拣选和筛分除铁，烧成温度较高，如Ⅰ、Ⅱ等高铝砖用隧道窑烧成时一般为1500～1600℃。

    特性：

    1、耐火度高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750~1790℃，属于高级耐火材料。

    2、荷重软化温度

    因为高铝制品中Al2O3高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高，但因莫来石结晶未形成网状组织，故荷重软化温度仍没有硅砖高。

    3、抗渣性

    高铝砖中Al2O3较多，接近于中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀，由于其中含有SiO2，所以抗碱性渣的能力比抗酸性渣的能力弱些。

    高铝砖的用途：主要用于砌筑高炉、热风炉、电炉炉顶、鼓风炉、反射炉、回转窑内衬。此外，高铝砖还广泛地用做平炉蓄热式格子砖、浇注系统用的塞头、水口砖等。但高铝砖价格要比粘土砖高，故用粘土砖能够满足要求的地方就不必使用高铝砖。

    以上是瑞森小编为您介绍的高铝砖制作工艺及用途，欢迎来电了解更多详情，瑞森耐材欢迎您来参观指导！
