如何快速辨别铝矾土熟料

    铝矾土熟料作为耐火材料行业中作用最大的一种材料，怎么来辨别什么是好的铝矾土熟料就显得尤为重要，只有选择了优质的铝矾土熟料才能做出更优质的产品。瑞森小编来为您详细的说下怎么快速辨别铝矾土熟料。

    首先，什么是铝矾土熟料。它是矾土矿经过1450℃-1600℃高温煅烧而成，Al2O3含量应大于50%，它的主要矿物组成为莫来石、α-刚玉和微量方石英。

    其次，铝矾土的化学和矿物组成。矾土的化学成分主要有Al2O3、SiO2、Fe2O3、TiO2，约占总成分的95%，次要成分有CaO、MgO、K2O、Na2O、MnO2以及有机质与微量成分等。矾土的矿物组成主要有一水硬铝石、一水软铝石、三水铝石和少量硅线石系、高岭石等矿物。

    第三，矾土的煅烧（铝矾土熟料的形成）。生矾土的加热变化主要有三个阶段：

    ⑴分解阶段（400-1200℃），在该阶段，水铝石脱水形成刚玉假象，高岭石脱水形成偏高岭石，偏高岭石又转化为莫来石和方石英。在这一阶段，伴随有较大的体积收缩。

    ⑵二次莫来石化阶段（1200-1400℃或1500℃），在1200℃以上，从水铝石脱水形成的刚玉与高岭石分解出来的游离SiO2继续反应形成莫来石，称为二次莫来石化，该过程称为二次莫来石化。该阶段伴随约10%的体积膨胀。

    ⑶重结晶阶段（1400-1500℃），在1400-1500℃以上，铝土矿中的二次莫来石化已经完成进入重结晶阶段，莫来石和刚玉的晶体发育长大，气孔缩小和消失，其中杂质形成液相，填充料块内的气孔，由于固相在液相中的溶解和析晶、固相分子间的扩散作用，料块逐渐趋于致密。

    第四，矾土熟料的鉴别。矾土熟料的鉴别，通过取样做物理、化学分析。

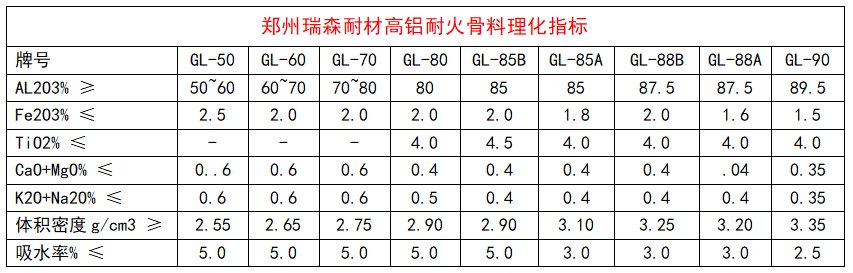

    通过理化分析，尽量选取铝含量高，杂质少得矾土熟料，TiO2、K2O、CaO等杂质必须达到指标要求，这些杂质会使液相增多，影响矾土熟料的高温力学性能。体密和吸水率也是非常重要的指标，尤其吸水率，它反应矾土熟料是否煅烧完全，如果煅烧不完全，带入欠烧料(欠烧料对产品的危害较大，有欠烧料，说明烧结第一、二阶段没有反应完全，体积收缩、膨胀没有进行彻底，如使用欠烧料，会给产品带入较大体积变化)，将会严重影响到产品性能。

    但是，不可能将每一块料都做理化分析，以下是一些我们常用且有效的鉴别办法：

    一看，观察外表，如果是发白、发青或者灰白色的话，铝含量较高；如果呈褐黄或浅红色，那是含铁多；观察断面，致密、没有可见气孔，则说明该矾土煅烧完全，没有欠烧料；

    二摸，拿在手中，感觉发重，则说明致密，铝含量较高；

    三添，用舌头舔打碎的铝矾土的光滑一面，如果能感觉到舌头有种吸得感觉，说明铝矾土也是很不错的。

    以上是对于铝矾土熟料简单的鉴别方式，您学会了没。瑞森耐材欢迎您来参观交流！
